Электродинамическое моделирование двухслойной линзы Моргана на основе связанных плоских волноводов

Обложка

Цитировать

Полный текст

Аннотация

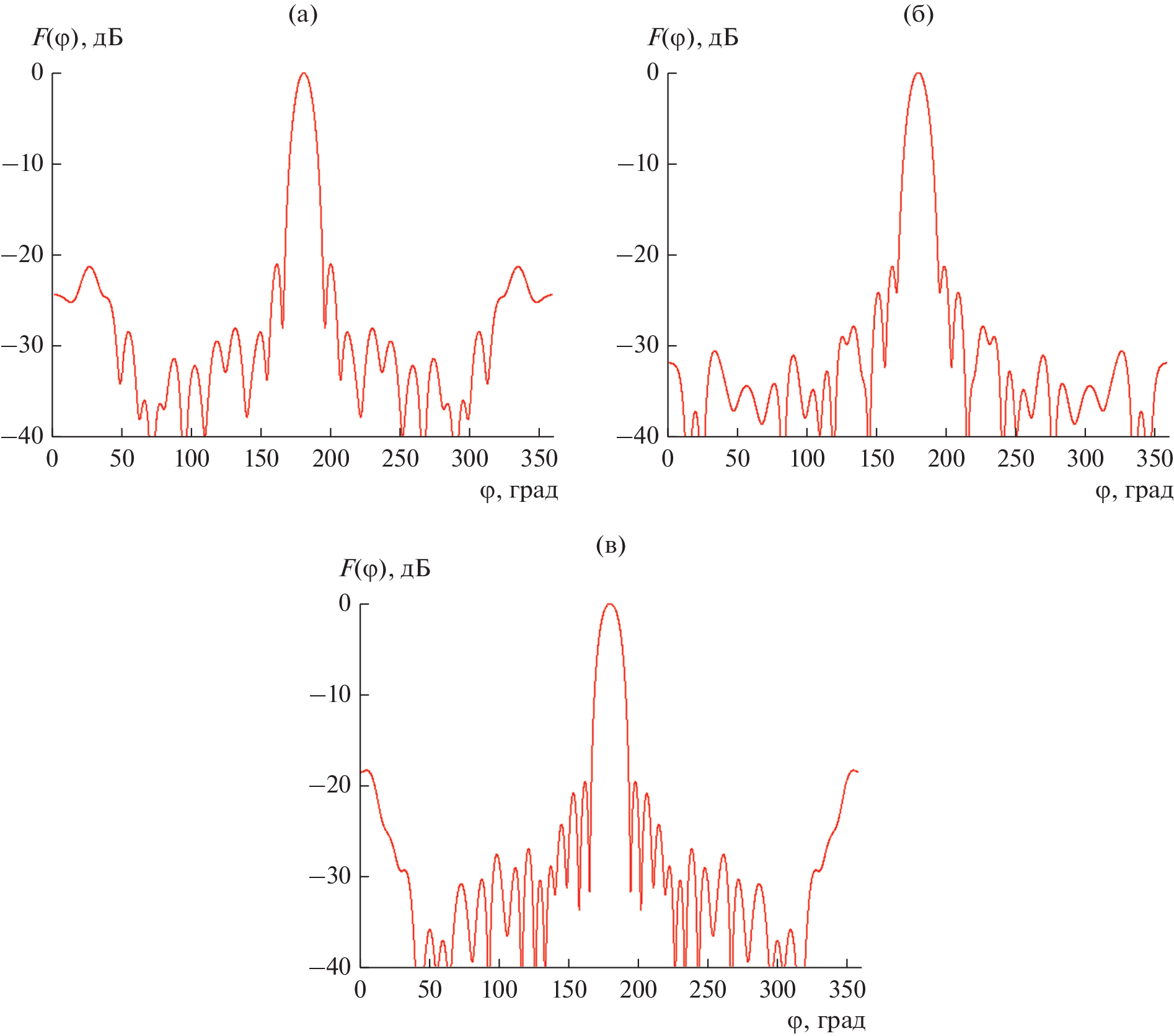

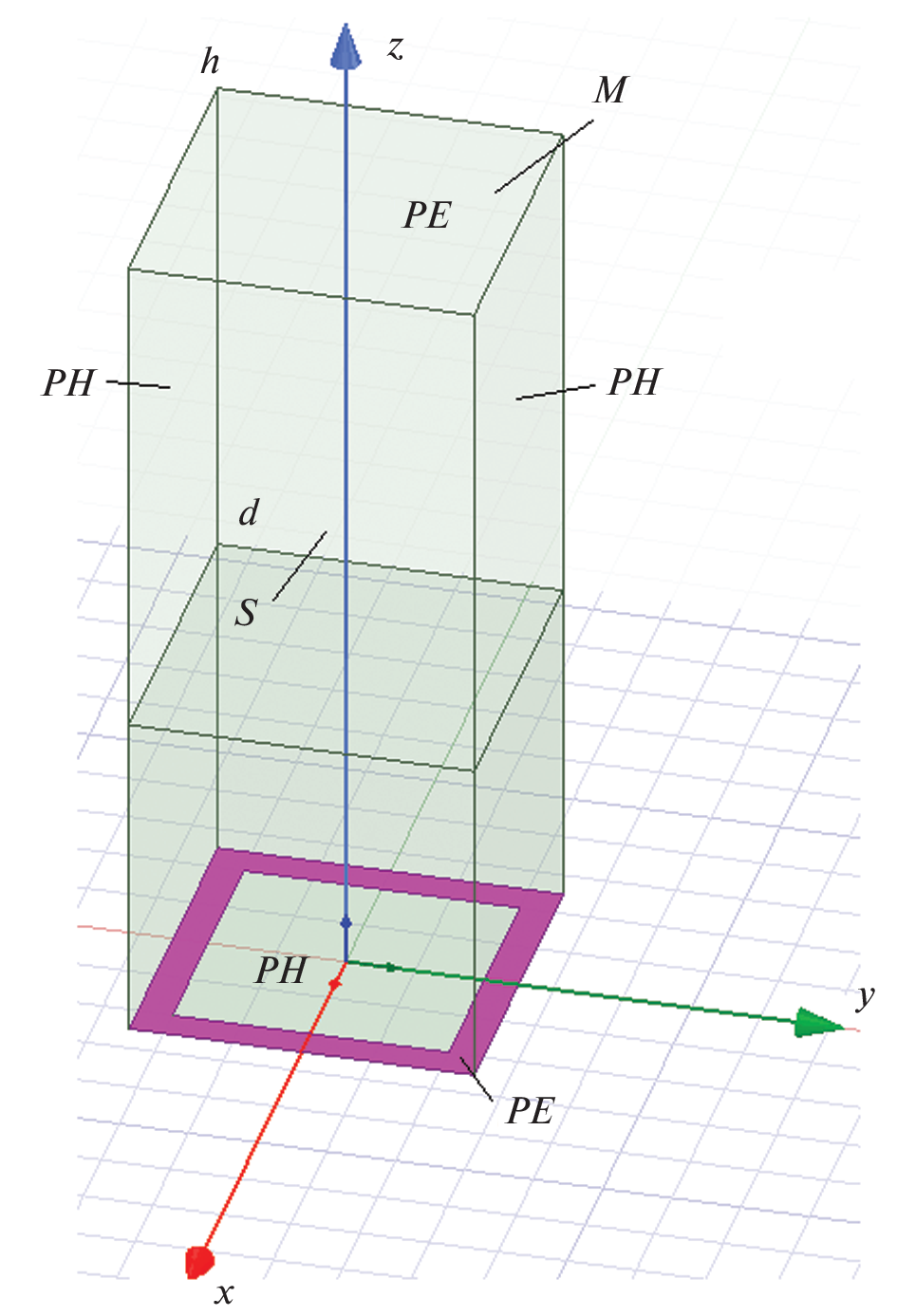

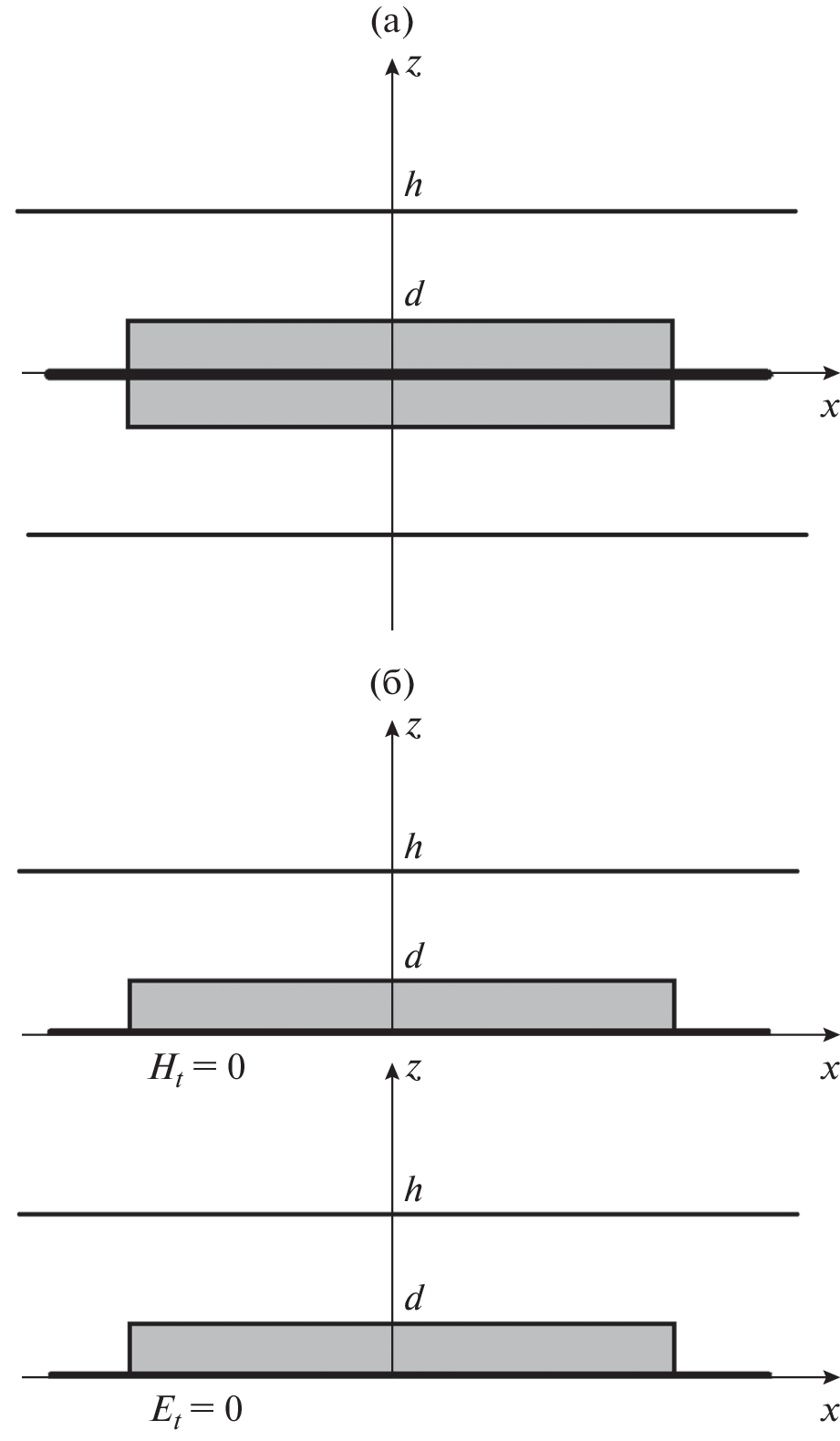

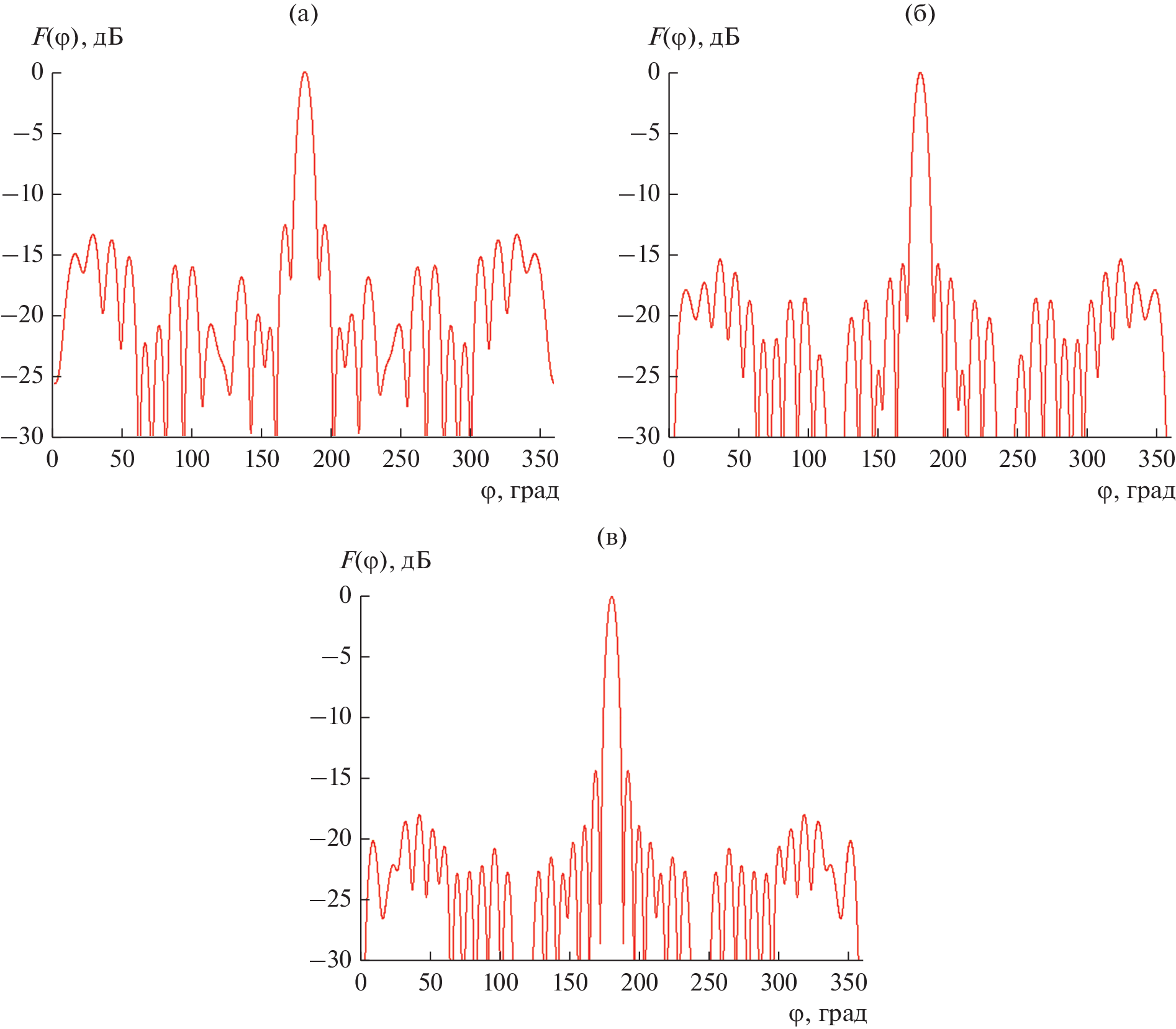

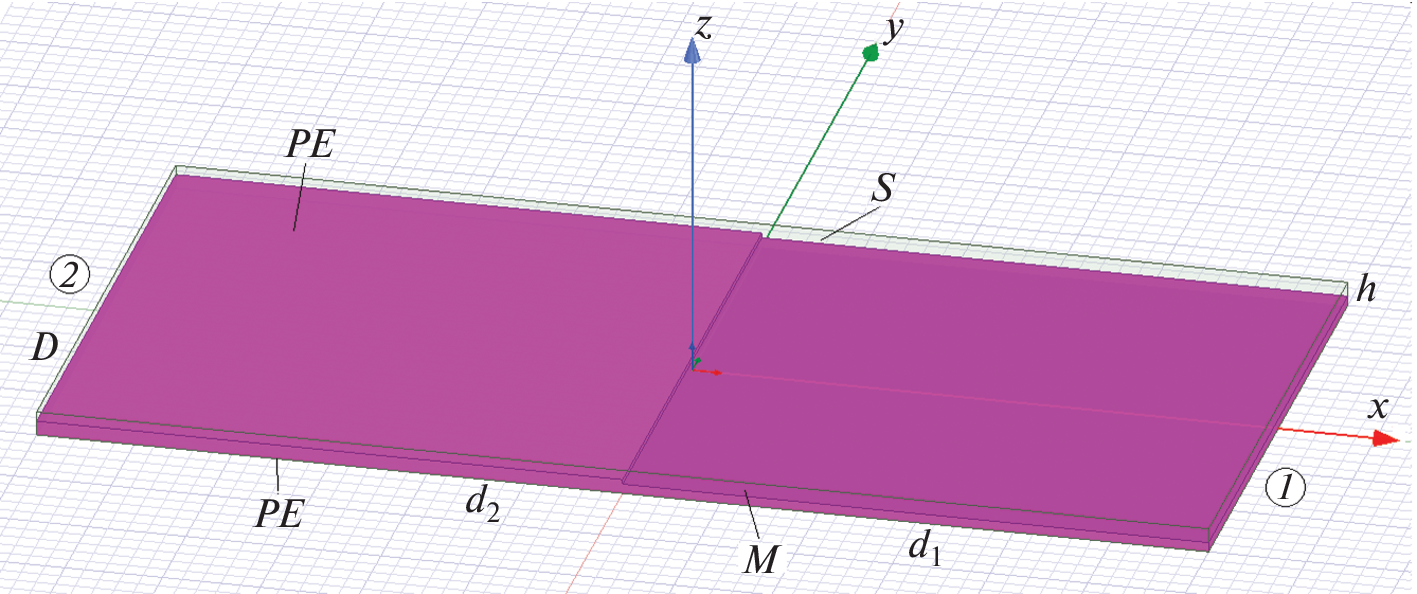

Исследована многолучевая антенна на основе двухслойной линзы Моргана в виде связанных через частопериодическую решетку плоских волноводов. Рассмотрены вопросы синтеза линзы. Построена аналитическая модель связанных плоских волноводов, использующая эквивалентные граничные условия, которая верифицирована путем электродинамического моделирования в системе HFSS. Предложена приближенная электродинамическая модель антенны, основанная на представлении электромагнитного поля в структуре в виде радиальных волн связанных плоских волноводов основного типа. Показано, что в двухслойной линзе существенно ослаблен эффект ее затенения облучателями, что позволяет сформировать систему лучей с веерными диаграммами направленности, обеспечивающую обзор пространства в секторе азимутальных углов 360°. Продемонстрирована возможность формирования узких лучей с низким уровнем бокового и заднего излучения.

Об авторах

С. Е. Банков

Институт радиотехники и электроники им. В.А. Котельникова РАН

Email: sbankov@yandex.ru
Российская Федерация, 125009, Москва, ул. Моховая, 11, стр. 7

М. Д. Дупленкова

Институт радиотехники и электроники им. В.А. Котельникова РАН

Автор, ответственный за переписку.
Email: sbankov@yandex.ru
Российская Федерация, 125009, Москва, ул. Моховая, 11, стр. 7

Список литературы

  1. Rotman W. // IRE Trans. AP. 1958. V. 6. № 1. P. 96.
  2. Adachi S., Rudduck R., Walter C. // IRE Trans. AP. 1961. V. 9. № 4. P. 353.
  3. Банков С.Е. Интегральная СВЧ-оптика. М.: Физматлит, 2018.
  4. Cheng Y.J., Hong W., Fan Ke Wu Y. // IEEE Trans. 2011. V. AP-59. № 1. P. 40.
  5. Albani M., Ettorre M., Maci S. et al. // First Europ. Conf. on Antennas and Propagation. Nice. 6–10 Nov. 2006. https://doi.org/10.1109/eucap.2006.4585023
  6. Ettorre M., Sauleau R., Le Coq L. // IEEE Trans. 2011. V. AP-59. № 4. P. 1093.
  7. Wan X., Shen X., Luo Y., Cui T.J. // Laser & Photonics Rev. 2014. V. 8. № 5. P. 757.
  8. Kwon D.-H., Werner D.H. // IEEE Antennas Prop. Mag. 2010. V. 52, № 1. P. 24.
  9. Quevedo-Teruel O., Tang W., Hao Y. // Opt. Lett. 2012. V. 37. № 23. P. 4850.
  10. Kong F., Wu B.-I., Kong J.A. et al. // Appl. Phys. Lett. 2007. V. 91. P. 253509. https://doi.org/10.1063/1.2826283
  11. Rahm M., Cummer S.A., Schurig D. et al. // Phys. Rev. Lett. 2008. V.100. № 6. P. 063903.
  12. Prado D.R., Osipov A.V., Quevedo-Teruel O. // Opt. Lett. 2015. V. 40. № 6. P. 926.
  13. Tehrani B.K., Bahr R.A., Su W. et al. // IEEE MTT-S Intern. Microwave Symp., 4–9 June 2017, Honololu, USA. P. 1756. https://doi.org/10.1109/MWSYM.2017.8058985
  14. Ахияров В.В., Калошин В.А., Никитин Е.А. // Журн. радиоэлектроники. 2014. № 1. http://jre.cplire.ru/ jre/jan14/18/text.pdf.
  15. Clapp R.E. // IEEE Trans. 1984. V. AP-32. № 7. P. 661.
  16. Банков С.Е. // Журн. радиоэлектроники. 2012. № 12. http://jre.cplire.ru/jre/dec12/6/text.html.
  17. Morgan S.P. // J. Appl. Phys. 1958. V. 29. № 9. P. 1358.
  18. Bankov S.E. // 7th All-Russian Microwave Conf. Moscow. 25–27 November. 2020. P. 171. https://ieeexplore.ieee.org/document/9312300
  19. Банков С.Е., Дупленкова М.Д. // РЭ. 2022. Т. 67. № 5. С. 419.
  20. Сазонов Д.М. Антенны и устройства СВЧ. М.: Высш. школа, 1988.
  21. Бaнкoв C.E. // PЭ. 2018. T. 63. № 4. C. 301.
  22. Марков Г.Т., Чаплин А.Ф. Возбуждение электромагнитных волн. М.: Радио и связь, 1983.
  23. Вайнштейн Л.А. Электромагнитные волны. М.: Радио и связь, 1988.

© С.Е. Банков, М.Д. Дупленкова, 2023
