Спектрофотометрический анализ сополиариленфталидов и их сополимеров с метилметакрилатом и стиролом

Полный текст

ВВЕДЕНИЕ

Наиболее полную информацию о составе и структуре (со)полимеров можно получить, используя комплекс спектральных методов, а для полимеров, содержащих ароматические соединения, успешно применяется спектрофотометрический метод [1]. В работе [2] утверждается, что УФ спектроскопия является точным методом определения содержания стирола в бутадиенстирольных сополимерах. Но в некоторых работах при анализе растворов сополимеров стирола с метилметакрилатом отмечается нелинейная зависимость оптической плотности от концентрации [3–6]. Авторы [3] наблюдали гипохромный эффект в растворе сополимеров стирола с метилметакрилатом, степень гипохромизма и состав, при котором он появляется, являлись функцией от диэлектрической константы растворителей (CHCl₃, C₂H₄Cl₂, C₂H₂Cl₄, ТГФ и диоксан). В то же время в работах [5, 6] для этого же самого сополимера изменение коэффициента экстинкции фенильной группы связывают с последовательностью звеньев стирола в макромолекулах сополимера. Автор [7] обосновал ошибочность таких утверждений и отметил, что при правильном выборе условий эксперимента и обработке полученных данных спектральная информация правильно отображает микроструктуру сополимеров.

Полоса поглощения стирольных звеньев при 269 нм использована для установления состава сополимеров стирола с метилметакрилатом [8], а также с диэтиленгликольбисаллилкарбонатом и диаллилизофталатом [9]. В работе [10] представлены результаты спектрофотометрии сополимеров стирола с nара-метокси-, nара-хлор- и nара-фторстиролом, но были безуспешными попытки проанализировать сополимеры с 4-винилпиридином и N-винилкарбазолом. Проведен подробный анализ спектральных характеристик сополимеров стирола с орто-, мета- и пара-замещенным стиролом (F, Cl, Br, CH₃), а также соответствующих смесей гомополимеров [11]. Для гомо- и сополимеров стирола и пара-метоксистирола определены молярные коэффициенты экстинкции для полос поглощения при 262, 269, 278 и 285 нм, которые использованы для идентификации состава сополимеров [12]. Большая разница коэффициентов экстинкции полосы поглощения при 226 нм для стирола и α-метилстирола позволила установить состав их сополимеров [13]. Для определения содержания пара-бромстирола в его сополимерах со стиролом использована полоса поглощения при 278 нм [14]. Методом УФ спектроскопии установлены концевые группы в полистиролах с молекулярной массой до 10⁶ [15], определено содержание незаполимеризовавшегося мономера [16]. Для интерпретации УФ спектров стиролсодержащих сополимеров предложен метод, основанный на использовании модельных молекул с известными хромофорами для статистической оценки спектров неизвестных хромофоров [17]. Показано, что получены надежные данные по составу сополимеров стирола с метилметакрилатом и акрилонитрилом. Проведено спектрофотометрическое изучение диффузии лазерной краски [1,4-бис(5-фенилоксозаил-2-ил)бензола] в растворах сополимера стирола с акрилонитрилом [18]. Фотометрическим методом, кроме соединений стирола, исследуются также некоторые сополимеры других виниловых мономеров. Определен состав сополимеров 2,4-дихлорфенилметакрилата [19] и 2,4-дихлорфенилакрилата [20] с бутилметакрилатом, в диапазоне 200–700 нм установлена температурная зависимость интенсивности поглощения водных растворов три- и диблоксополимеров поли[N,N-(диметиламино)этилметакрилата] и поли[2-(2-метоксиэтокси)этилметакрилата] [21]. Спектрофотометрическим титрованием в УФ области изучены сополимеры 2-метил-5-винилпиридина с акриловой кислотой [22]. В спектрах сополимеров анилина с орто-антраниловой кислотой полосы поглощения при 348 и 512 нм отнесены к π–π*-переходам в бензоидных и хиноидных циклах соответственно [23]. Используя электрохимическую установку, соединенную с УФ спектрофотометром, осуществлен синтез сополимеров анилина с орто-метоксианилином при различных соотношениях сомономеров в растворе серной кислоты с концентрацией 1.0 моль/л [24]. Установлено, что реакционноспособные орто-метоксигруппы снижают проводимость полимера. Спектрофотометрическим методом подтверждено введение в термостойкие полимеры стабилизующих добавок, содержащих одну или две аллильные группы, и изучено влияние этих добавок на фотодеградацию сополимеров [25]. Но все же, в большинстве случаев УФ спектры неинформативны для установления структуры макроцепей. В то же время показано [26–28], что электронные спектры сернокислотных растворов полигетероариленов – полиариленфталидов и полиарилендифталидов – адекватно отражают состав и микроструктуру их макромолекул.

Ранее нами сочетанием методов ЯМР и ИК спектроскопии определен состав ариленфталидстирольных сополимеров [29]. В дальнейшем для исследования структуры таких сополимеров применили фотометрический анализ их сернокислотных растворов. Поскольку ариленфталидстирольные сополимеры не растворяются в серной кислоте, использовали обходной путь, основанный на экстракции ионизированной формы арилендифталидстирольных сополимеров из органической фазы в слой концентрированной серной кислоты [28]. Напрямую спектрофотометрический анализ сернокислотных растворов можно проводить в случае самих полиариленфталидов и полиарилендифталидов и их сополимеров с метилметакрилатом.

Цель данной работы – установление структуры сополиариленфталидов и их сополимеров с метилметакрилатом и стиролом по электронным спектрам сернокислотных растворов.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

В работе исследованы полиариленфталиды ПАФ1–ПАФ9, общая формула которых представлена на схеме 1 [30].

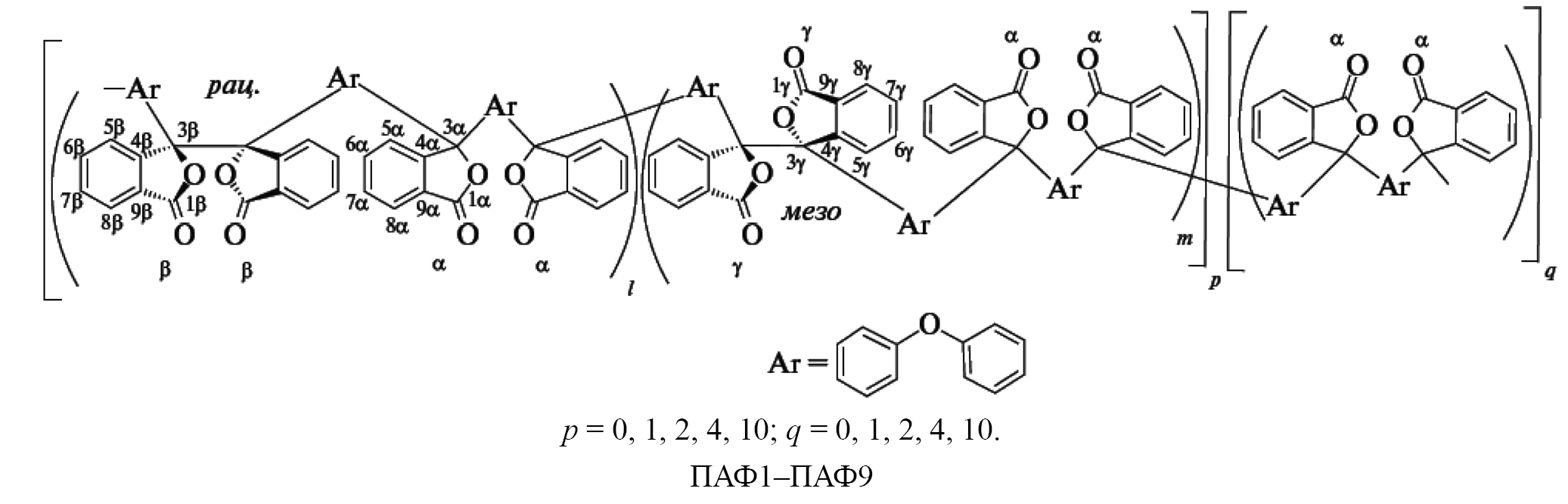

Схема 1



Макроцепи данных сополимеров построены из p- и/или q-звеньев: в состав p-звеньев входят как одиночные (α), так и дифталидные группы хиральной (β) и мезо- (γ) конфигураций, а q-звенья макромолекул содержат только α-фталидные группы.

По схеме, аналогичной с синтезом ариленфталидстирольных сополимеров (СП) [31], на основе полиариленфталидов ПАФ1–ПАФ9 и метилметакрилата получены сополимеры СМ1–СМ9, в макроцепях которых полиметилметакрилатные блоки чередуются с фрагментами полиариленфталидов ПАФ1–ПАФ9 (табл. 1, схема 2).



Таблица 1. Соотношение р:q в сополиариленфталидах и их сополимерах с метилметакрилатом (СМ) и стиролом (СП)

Сополиариленфталиды
ПАФ1	ПАФ2	ПАФ3	ПАФ4	ПАФ5	ПАФ6	ПАФ7	ПАФ8	ПАФ9
р:q
1:0	10:1	4:1	2:1	1:1	1:2	1:4	1:10	0:1
Сополимеры с метилметакрилатом (СМ) и стиролом (СП)
1	2	3	4	5	6	7	8	9

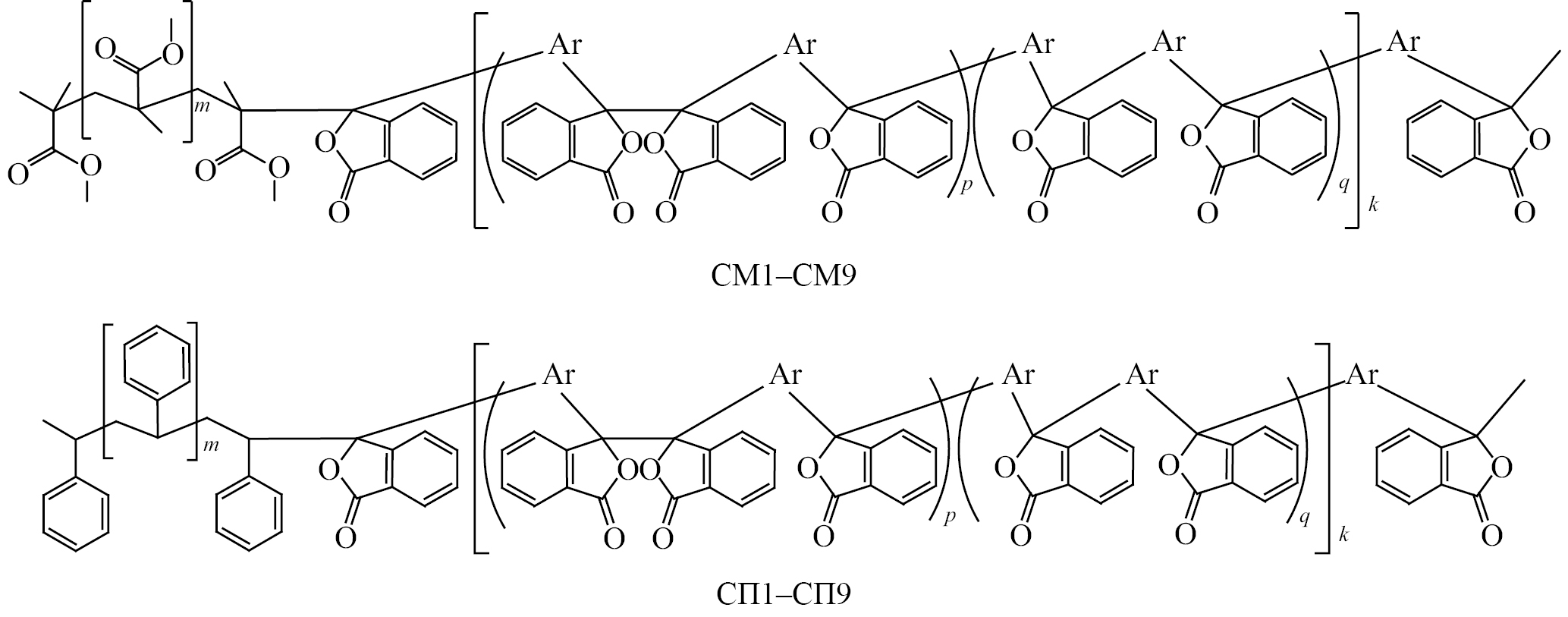

Схема 2



Из калибровочных зависимостей (рис. 1) найдены коэффициенты экстинкции (табл. 2), которые были использованы в уравнении Бугера–Ламберта–Бера при расчете состава сополимеров ПАФ1–ПАФ8, СМ1–СМ9 и СП1–СП9.

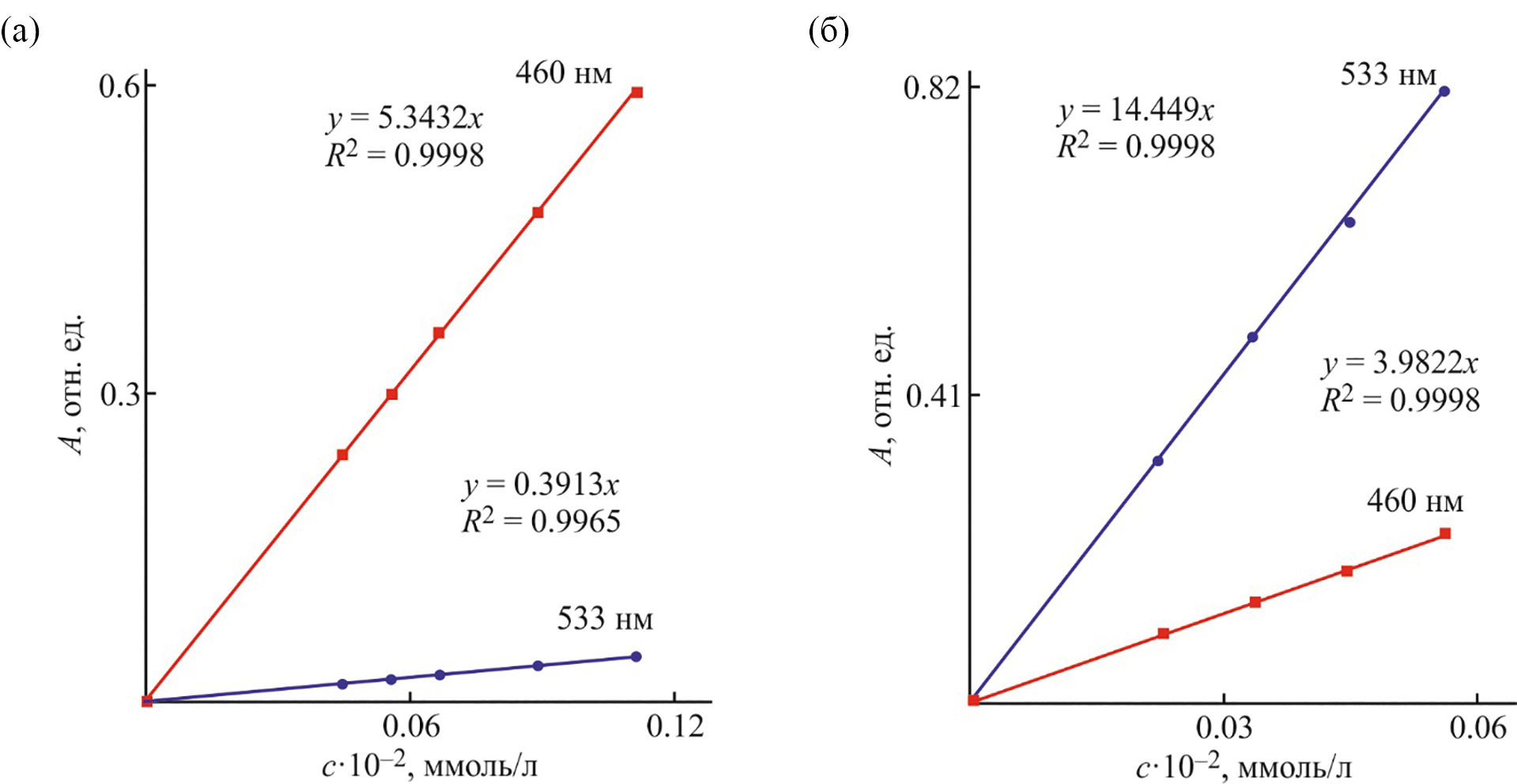

Рис. 1. Зависимость оптической плотности сернокислотных растворов от концентрации гомополидифенилоксиддифталида (а) и ПАФ9 (б) при 460 и 533 нм (l = 0.501 см)



Таблица 2. Молярные коэффициенты экстинкции полидифенилоксиддифталида (гомополидифенилоксиддифталида) и полидифенилоксидфталида ПАФ9.

ПАФ	ε, л·моль–1·см–1
	λ1, 460 нм	λ2, 533 нм
Гомополидифенил оксиддифталид [28]	10670±50	780±10
ПАФ9	7960±10	28840±120



Спектры полиариленфталидов ПАФ2–ПАФ8 схожи между собой: главная полоса поглощения хромофоров их α-фталидных групп состоит из трех максимумов, как явных (основной максимум), так и проявляющихся в виде плеча: один в коротковолновой, а другой – в длинноволновой области (рис. 2а). Положение максимумов поглощения, проявляющихся в виде плеча, можно установить применением производной спектрофотометрии (рис. 2б).

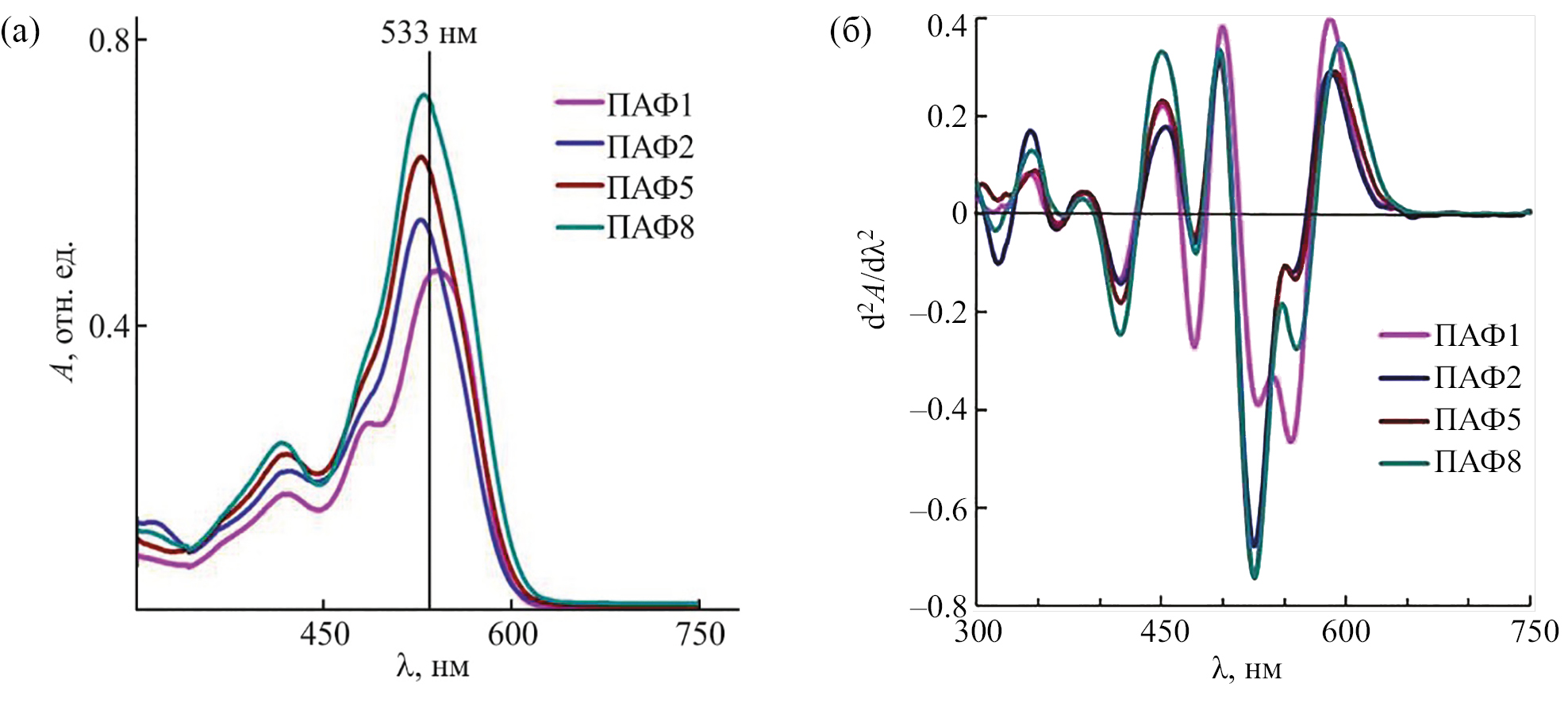

Рис. 2. Электронные спектры поглощения сернокислотных растворов с концентрацией (1.51–1.53)·10^–2 г/л полиариленфталидов (а) и вторые производные спектров (б)



Для полиариленфталидов, в составе которых высоко содержание дифталидных групп (q/р ≤ 2) основной максимум регистрируется при 527 нм, с увеличением q/р смещается в область более длинных волн и в спектре полиариленфталида ПАФ9 (р:q = 0:1), фиксируется уже при 533 нм (рис. 3а). В спектре полиариленфталида ПАФ1 (р:q = 1:0), в p-звеньях которого регулярно чередуются ариленфталидные (α) и арилендифталидные (β- и γ-) группы в соотношении 1:1, присутствует уже два явных максимума: при 536 и 486 нм.

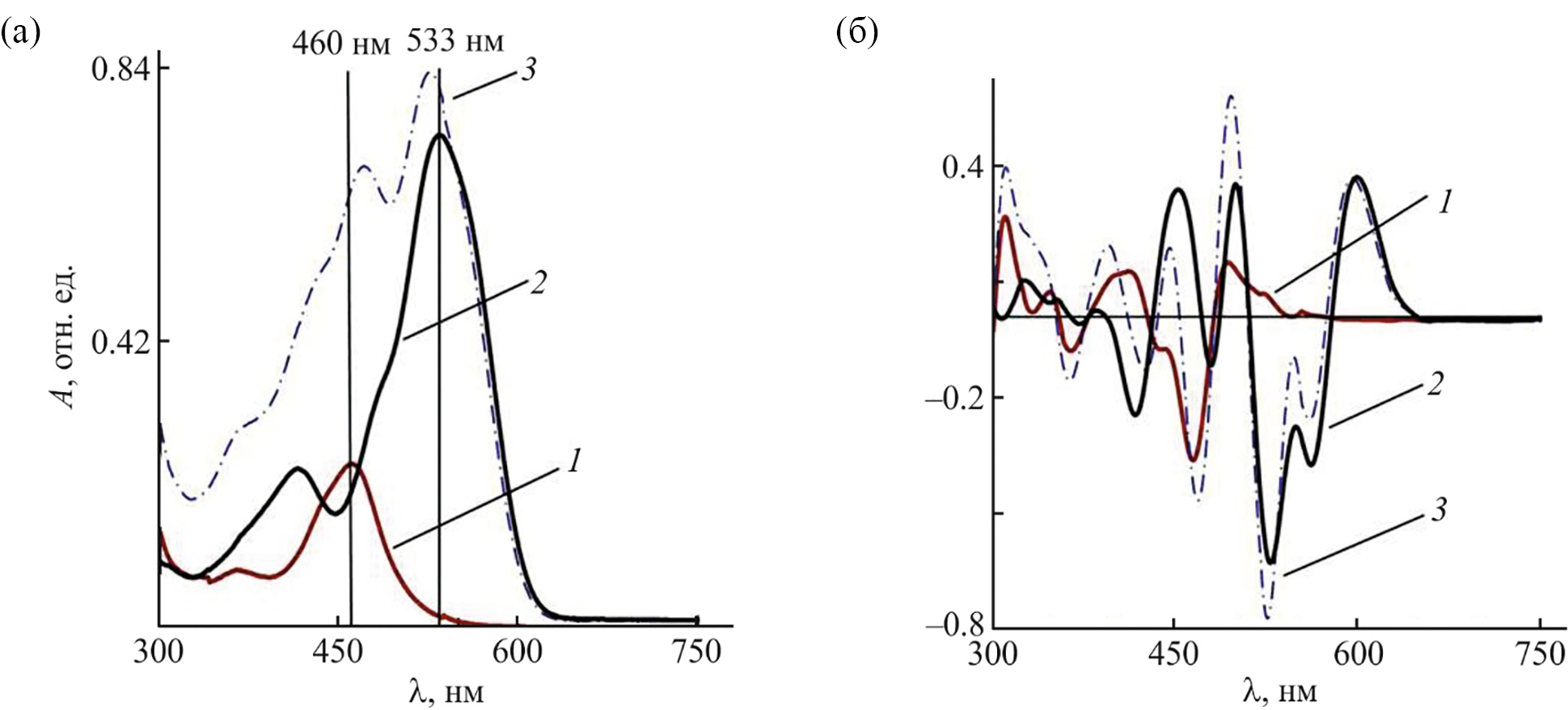

Рис. 3. Электронные спектры поглощения (а) сернокислотных растворов с концентрацией (1.51–1.53)·10^–2 г/л гомополидифенилоксиддифталида (1), гомополидифенилоксидфталида ПАФ-9 (2), их эквимольной смеси (3) и вторые производные спектров (б)



На спектрах полиариленфталидов и их вторых производных (рис. 2б) видно, что с увеличением q/р возрастает интенсивность поглощения в длинноволновой области. В случае полиариленфталида ПАФ1 оптическая плотность длинноволнового максимума даже больше, чем оптическая плотность основного максимума. Заметно отличается спектр полиариленфталида ПАФ1 и по интенсивности поглощения коротковолнового максимума. Данная полоса поглощения (480 нм) в спектре полиариленфталида ПАФ1 близка к главной полосе поглощения хромофоров β- и γ-фталидных групп.

В гомополидифенилоксиддифталиде [23], в макроцепях которого с дифенилоксидными фрагментами основной цепи чередуются только дифталидные (β- и γ-) группы (отсутствуют α-фталидные группы), главный максимум регистрируется при 460 нм (рис. 3а). В эквимольной смеси гомополимеров полидифенилоксиддифталида и полиариленфталида ПАФ9 основной максимум поглощения дифталидных β- и γ-групп гомополидифенилоксиддифталида смещается в область более длинных волн, максимум поглощения α-фталидных групп полиариленфталида ПАФ9, напротив, претерпевает гипсохромный сдвиг. Это означает, что основные максимумы двух типов фталидных групп, фиксируемые в смеси гомополимеров, воссоздают их положение в сополимерах ПАФ2–ПАФ8.

На вторых производных спектров полосы поглощения гомополидифенилоксиддифталида и смеси накладываются друг на друга на участке от 477 до 490 нм (рис. 3б). Середина этого отрезка полосы составляет 483.5 нм, т. е. приближается к максимуму, наблюдаемому в коротковолновой области в спектре полиариленфталида ПАФ1. Отсюда следует, что данный максимум обусловлен поглощением α-фталидных групп, связанных с β- и γ-группами.

Спектры сополимеров всех исследуемых полиариленфталидов с метилметакрилатом (исключение СМ1) схожи со спектрами исходных полиариленфталидов, но с увеличением q/р интенсивность поглощения в длинноволновой области в спектрах сополимеров возрастает заметно сильнее (рис. 4).

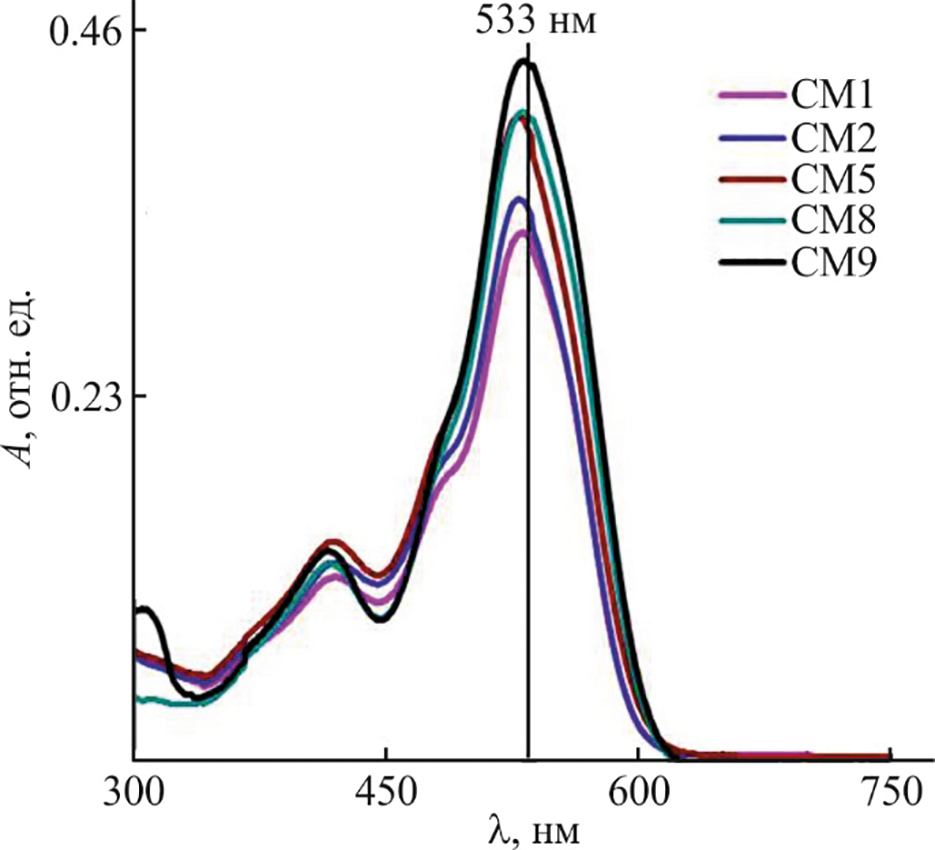

Рис. 4. Спектры поглощения сернокислотных растворов (с = 8.32·10^–2 г/л) сополимеров сополиариленфталидов с метилметакрилатом



Иная картина наблюдается для сополимеров сополиариленфталидов со стиролом. В ходе полимеризации стиролсодержащие реакционные смеси в зависимости от состава полиариленфталида либо остаются гомогенными, как в случае с метилметакрилатом, либо расслаиваются на две жидкие фазы, из которых выделены сополимеры фракций А и Б. Гомогенными в течение всего процесса остаются системы с полиариленфталидами ПАФ1 (р:q = 1:0), ПАФ3 (q/р = 0.25), ПАФ6 (q/р = 2) и ПАФ7 (q/р = 4), в присутствии остальных полиариленфталидов образуются двухфазные системы.

В спектрах всех сополимеров основной максимум поглощения α-групп во фталидных фрагментах цепи смещается на 7–10 нм в область меньших длин волн, что вероятно, обусловлено наличием π-электронов в структуре полиариленфталида и винилового мономера (рис. 5).

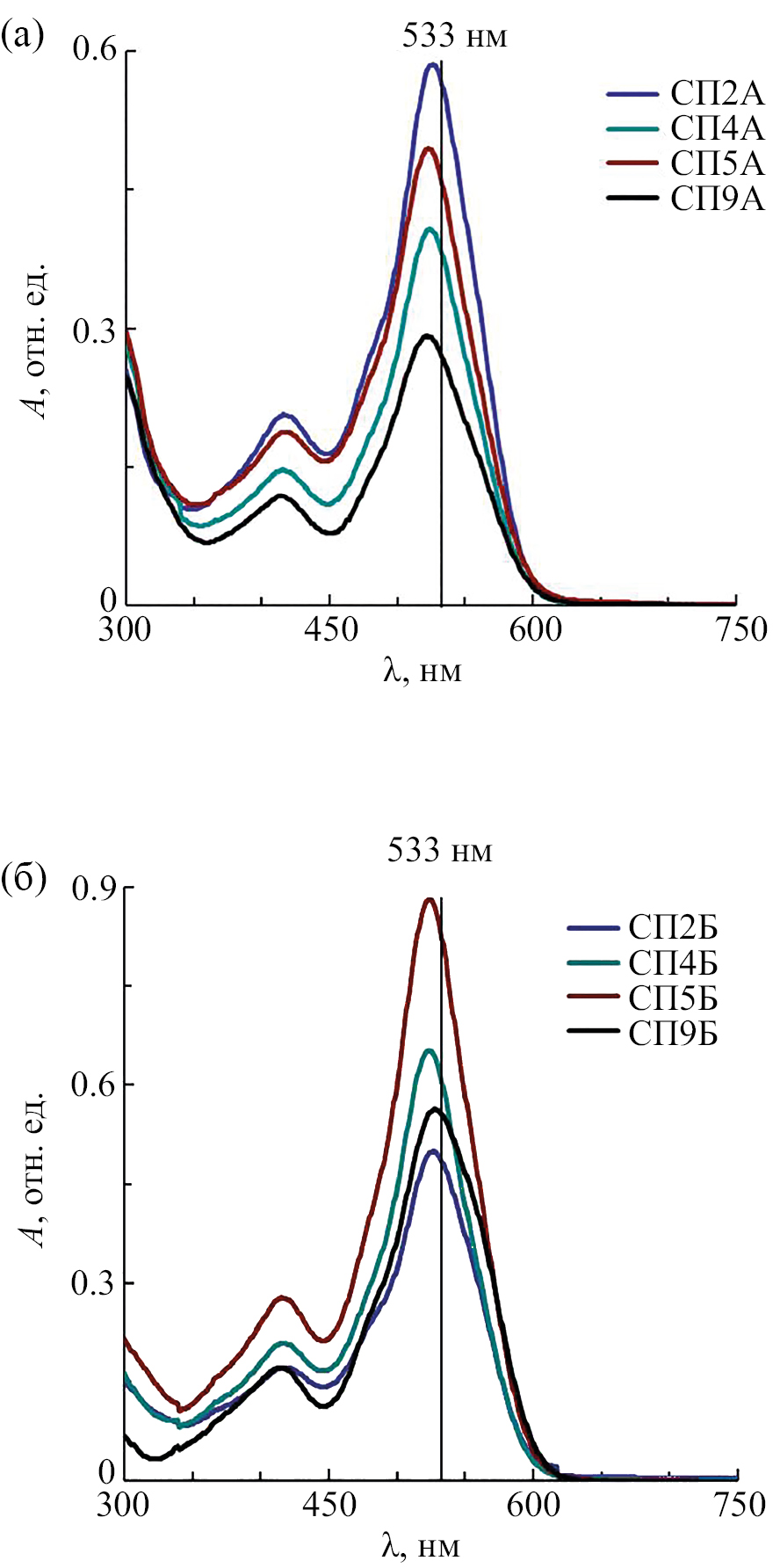

Рис. 5. Электронные спектры поглощения ариленфталидстирольных сополимеров фракций А (а) (с = 13.00·10^–2 г/л) и фракций Б (б) (3.25·10^–2 г/л, для сополимера СП9Б с = 1.63·10^–2 г/л)



В ряду сополимерных фракций А минимальное поглощение α-групп фиксируется в спектре сополимера СП9А, хотя в макроцепях исходного полиариленфталида ПАФ9 (р:q = 0:1) присутствуют только одиночные (α) и отсутствуют β- и γ-группы (рис. 5а). Напротив, в ряду сополимерных фракций Б максимальная оптическая плотность полосы поглощения α-групп регистрируется именно в спектре сополимера СП9Б (рис. 5б). Преобладание в составе исходных полиариленфталидов дифталидных групп (q/р ≤ 0.25) приводит к синтезу сополимеров СП2А и СП4А, для которых наблюдается тенденция роста интенсивности поглощения α-групп по мере повышения содержания дифталидных групп. В случае фракций Б этих же сополимеров отмечается обратная закономерность – минимально поглощение α-групп в спектре сополимера СП2Б.

Для сополимеров со стиролом, формирующихся в гомогенных условиях, как и для сополимеров с метилметакрилатом, наименьшая оптическая плотность в случае сополимера СП1, полученного в присутствии полиариленфталида ПАФ1, в макроцепях которого отсутствуют q-звенья.

Из результатов фотометрического исследования сернокислотных растворов полиариленфталидов и их сополимеров с метилметакрилатом и стиролом можно сделать два вывода. Во-первых, полученные данные указывают на зависимость состава сополимеров от микроструктуры полиариленфталида – соотношения в макромолекулярном звене одиночных и дифталидных групп, т. е. величины α/(β + γ). Во-вторых, из закономерностей, наблюдаемых в спектрах сополимеров со стиролом, следует, что термически менее устойчивые блоки p формируют фракцию А, а более термостойкие блоки q – фракцию Б. Такое заключение ранее было сформулировано на основе анализа конверсии стирола, выхода сополимеров, их молекулярно-массовых характеристик и морфологической структуры [31].

Ранее нами при исследовании полиариленфталидов ПАФ1–ПАФ8 методом спектроскопии ЯМР было обнаружено, что их состав не соответствует составу исходной мономерной смеси [30]. Вследствие расщепления дифталидных групп в ходе поликонденсации в синтезированных полиариленфталидах содержание β- и γ-фталидных групп всегда ниже. Подобная трансформация дифталидных групп наблюдается и в ходе термической сополимеризации полиариленфталидов с метилметакрилатом и стиролом.

Результаты исследования структуры полиариленфталидов фотометрическим методом согласуются с данными, полученными из спектров ЯМР: в макромолекулярном звене полиариленфталидов ПАФ1–ПАФ8 величины α/(β + γ) выше, чем их значения, рассчитанные исходя из состава мономерных смесей, использованных при синтезе (рис. 6).

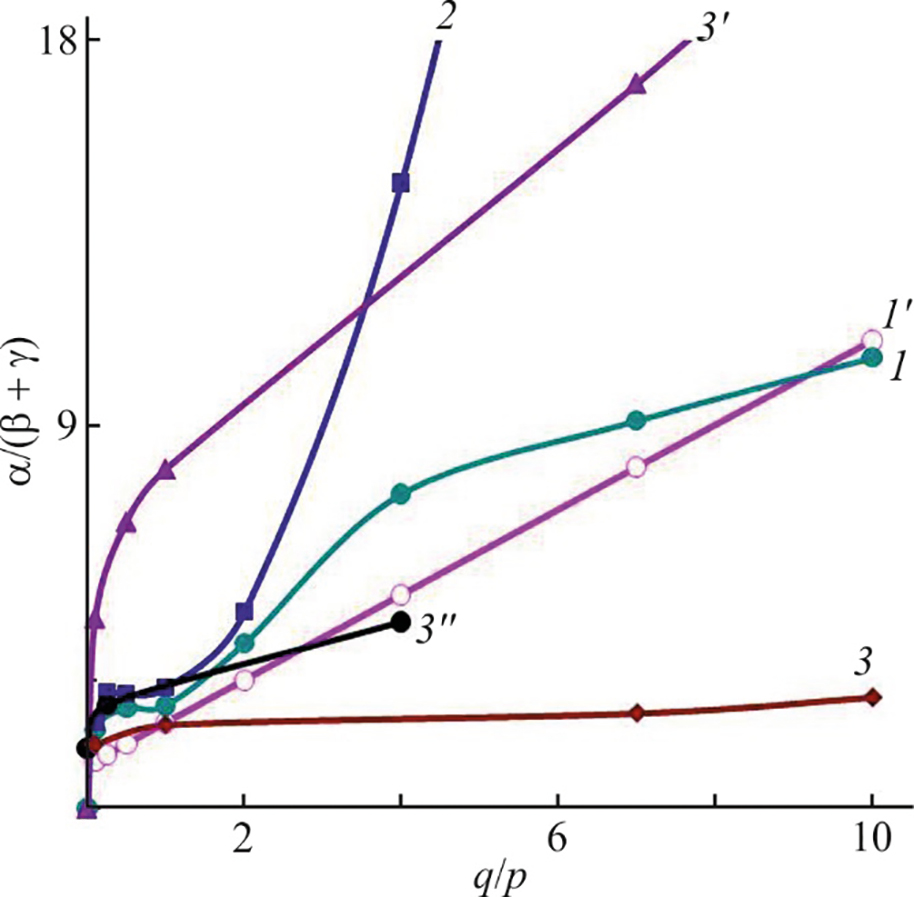

Рис. 6. Зависимость величины α/(β + γ) от q/р в сополиариленфталидах, экспериментальная (1) и расчетная (1′), в сополимерах с метилметакрилатом (2) и со стиролом фракций А (3), фракций Б (3′) и гомофазных систем (3ʺ)



Величины α/(β + γ) для сополимеров с метилметакрилатом, во фталидных фрагментах которых 0.1 ≤ q/р ≤ 2, незначительно отличаются от таковой в самих полиариленфталидах. Увеличение содержания q-звеньев (q/р ≥ 4) приводит к резкому росту α/(β + γ), что обусловлено высоким содержанием α-групп уже в исходных полиариленфталидах. Во фталидных фрагментах всех фракций А сополимеров со стиролом величины α/(β + γ) меньше, чем в самих полиариленфталидах. Для фракций Б наблюдается обратная зависимость: α/(β + γ) значительно выше, чем в полиариленфталидах, и монотонно возрастают с увеличением содержания q-звеньев. Такая же закономерность, но менее выраженная, наблюдается в ряду сополимеров, формирующихся в гомофазных системах.

Согласно результатам фотометрического исследования, в макромолекулярном звене сополимера с метилметакрилатом на 1 моль фталидного звена приходится ~20–26 моль звеньев метилметакрилата (рис. 7а). В случае сополимеров со стиролом аналогичный состав имеют лишь сополимеры, которые, как и в реакциях с метилметакрилатом, формируются в гомофазных условиях: на один моль фталидного звена приходится ~15–21 моль стирольных звеньев (рис. 7б).

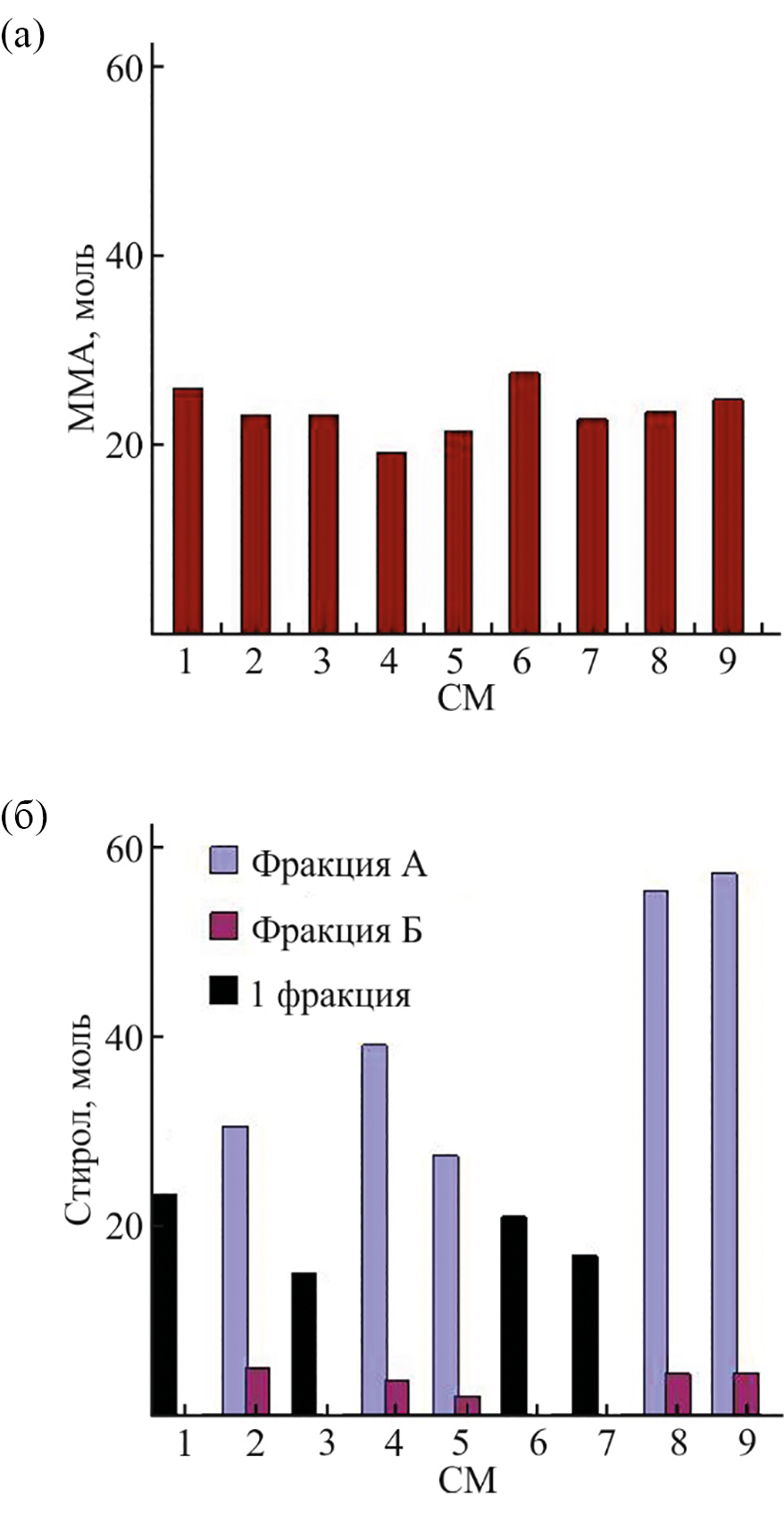

Рис. 7. Состав сополимеров сополиариленфталидов с метилметакрилатом (а) и стиролом (б) (содержание звеньев винилового мономера в расчете на 1 моль фталидного звена)



Для сополимеров со стиролом в ряду фракций А высоким содержанием стирольных звеньев отличаются сополимеры СП9А и СП10А, полученные в присутствии полиариленфталида с наибольшей величиной α/(β + γ). Однако состав фракций Б этих же сополимеров (~4 моль стирольных звеньев на 1 моль фталидного фрагмента) практически не отличается от состава других сополимеров фракций Б.

ВЫВОДЫ

Результаты исследования показали, что фотометрический метод можно успешно применять не только для установления структуры сополиариленфталидов, но и состава их сополимеров с метилметакрилатом и стиролом. Более того, на основе полученных экспериментальных данных можно выбрать конкретную структуру полиариленфталида для получения ариленфталидметилметакрилатного или ариленфталидстирольного сополимера заданного состава, не применяя расчетные методы.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Метилметакрилат и стирол (Acros Organics) очищали от ингибитора на колонке с окисью алюминия с последующей двукратной перегонкой в вакууме, использовали фракцию с т. кип. 46±1°С (32 мм рт. ст.) и 50±1°С (25 мм рт. ст.) соответственно.

Синтез полиариленфталидов ПАФ1–ПАФ9 [30]. Сополиариленфталиды ПАФ1–ПАФ9 получали по общей методике (в качестве примера описан синтез сополимера ПАФ5). В подключенную к аргонной линии трехгорлую колбу, снабженную механической мешалкой и воздушным холодильником со счетчиком пузырьков, загружали 0.63565 г (1.055 ммоль) 3,3′-бис(4-феноксифенил)-3,3′-дифталида, 0.17955 г дифенилоксида (1.055 ммоль), 1.06185 г (2.110 ммоль) дихлорангидрида 4,4′-бис(2-карбоксибензоил)дифенилоксида и 4.5 мл нитробензола. Реакционную смесь при перемешивании нагревали до 70°C и вносили 0.027 мл (0.21 ммоль) SbCl₅, после чего перемешивание продолжали при постоянном токе аргона в течение 12 ч (при 70°C). По окончании синтеза в реакционную массу добавляли сначала 2 мл ДМФА, затем 15 мл хлороформа, перемешивали и выливали в 5-кратный избыток спирта. Высаженный полимер отфильтровывали, промывали спиртом и сушили при 100°С до постоянной массы.

Синтез сополимеров метилметакрилата и стирола с полиариленфталидами. Сополимеры ПАФ1–ПАФ9 с метилметакрилатом получены реакцией термической сополимеризации (120°С) по схеме, аналогичной синтезу ариленфталидстирольных сополимеров [31]. Полимеризацию реакционной смеси, состоящей из метилметакрилата (900 мг) и полиариленфталида (100 мг), растворенного в циклогексаноне (3 мл), проводили в течение 7 ч при 120±0.05°С в запаянных вакуумированных ампулах. Все реакционные смеси с метилметакрилатом вне зависимости от состава исходных полиариленфталидов ПАФ1–ПАФ9 в течение всего процесса остаются гомогенными. Сополимеры стирола, состоящие из двух несмешивающихся фракций, разделяли декантацией, обе фракции по отдельности высаживали в метанол, все осадки выделяли фильтрованием через мембранные фильтры Nylon 66 Membranes (0.45 мкм × 47 мм), промывали на фильтре метанолом, сушили до постоянной массы.

Фотометрия сернокислотных растворов. Электронные спектры сернокислотных (H₂SO₄, 94%, ОСЧ) растворов полиариленфталидов и их сополимеров с метилметакрилатом и стиролом регистрировали в кварцевой кювете толщиной 0.501 см на спектрофотометре UVmini-1240 Shimadzu (Япония). 1.2 мг полиариленфталида растворяли в 4 мл Н₂SO₄, из полученного раствора через 8 ч отбирали аликвоту 0.4 мл и разбавляли до 1 мл. Аналогично готовили растворы для анализа сополимеров с метилметакрилатом: навеску сополимера 1.5 мг растворяли в 2 мл Н₂SO₄, также через 8 ч, отбирали 0.4 мл раствора и разбавляли до 1 мл концентрированной серной кислотой. В случае ариленфталидстирольных сополимеров 1.5 мг сополимера растворяли в 4 мл хлороформа, через 2 ч добавляли 4 мл серной кислоты. После полной диффузии ионизированной формы сополимера в слой серной кислоты (36 ч), о чем свидетельствует обесцвечивание органического слоя, из сернокислотных растворов отбирали аликвоты: 0.4 мл – сополимеры фракций А и сополимеры, формирующиеся в гомогенных системах, 0.1 мл – сополимеры фракций Б, и разбавляли до 1 мл Н₂SO₄.

Спектры полиариленфталидов регистрировали для сернокислотных растворов с концентрацией (1.51–1.53)·10^–2 г/л, для растворов сополимеров с метилметакрилатом – с концентрацией 8.32·10^–2 г/л. Концентрация растворов ариленфталидстирольных сополимеров составляла 13.00·10^–2 для фракций А и сополимеров гомогенных систем и 3.25·10^–2 г/л для сополимеров фракций Б.

Определение состава полиариленфталидов и их сополимеров с метилметакрилатом и стиролом. Из калибровочных зависимостей (рис. 1) найдены коэффициенты экстинкции (табл. 2), которые были использованы в уравнении Бугера–Ламберта–Бера при расчете состава сополимеров ПАФ1–ПАФ8, СМ1–СМ9 и СП1–СП9.

В соответствии с законом Бугера–Ламберта–Бера для λ₁ и λ₂ справедливы уравнения (1) и (2) соответственно:

$A_1=c_{Фт-Фт}{\epsilon }_{Фт-Фт}{l}_{(460 нм)}+c_{Фт}{\epsilon }_{Фт}{l}_{(460 нм)}$, (1)

$A_2=c_{Фт-Фт}{\epsilon }_{Фт-Фт}{l}_{(533 нм)}+c_{Фт}{\epsilon }_{Фт}{l}_{(533 нм)}$, (2)

где с_Фт-Фт и с_Фт – мольные концентрации дифенилоксиддифталидных и дифенилоксидфталидных фрагментов цепи; ε_Фт-Фт и ε_Фт – молярные коэффициенты экстинкции гомополидифенилоксиддифталида и ПАФ9; l – толщина кюветы (0.501 см); А₁ и А₂ – величины оптической плотности растворов сополимеров ПАФ1–ПАФ9, СМ1–СМ9 и СП1–СП9 при λ₁ и λ₂. Решение системы уравнений находили в матричном виде, используя оператор lsolve(A, B) программы Mathcad:

$\begin{array}{l}B:=CX,\\ C:=\left(\begin{array}{l}{\epsilon }_{Фт-Фт\left(1\right)}{\epsilon }_{Фт\left(1\right)}\\ {\epsilon }_{Фт-Фт\left(2\right)}{\epsilon }_{Фт\left(2\right)}\end{array}\right), B:=\left(\begin{array}{l}{A}_1\\ A_2\end{array}\right).\end{array}$
