Физико-химическое обоснование получения пористых стекломатериалов из кремнеземсодержащего сырья

Обложка

Цитировать

Полный текст

Аннотация

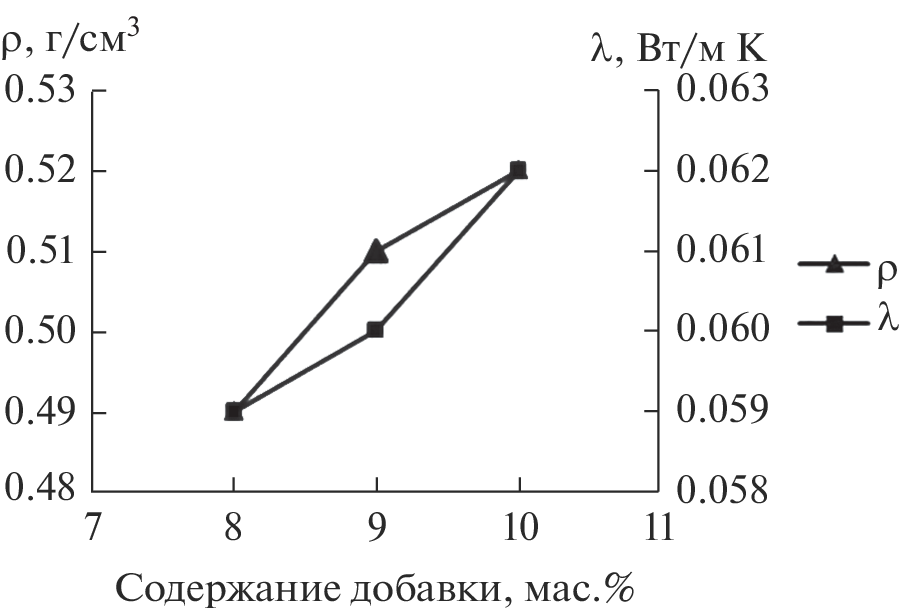

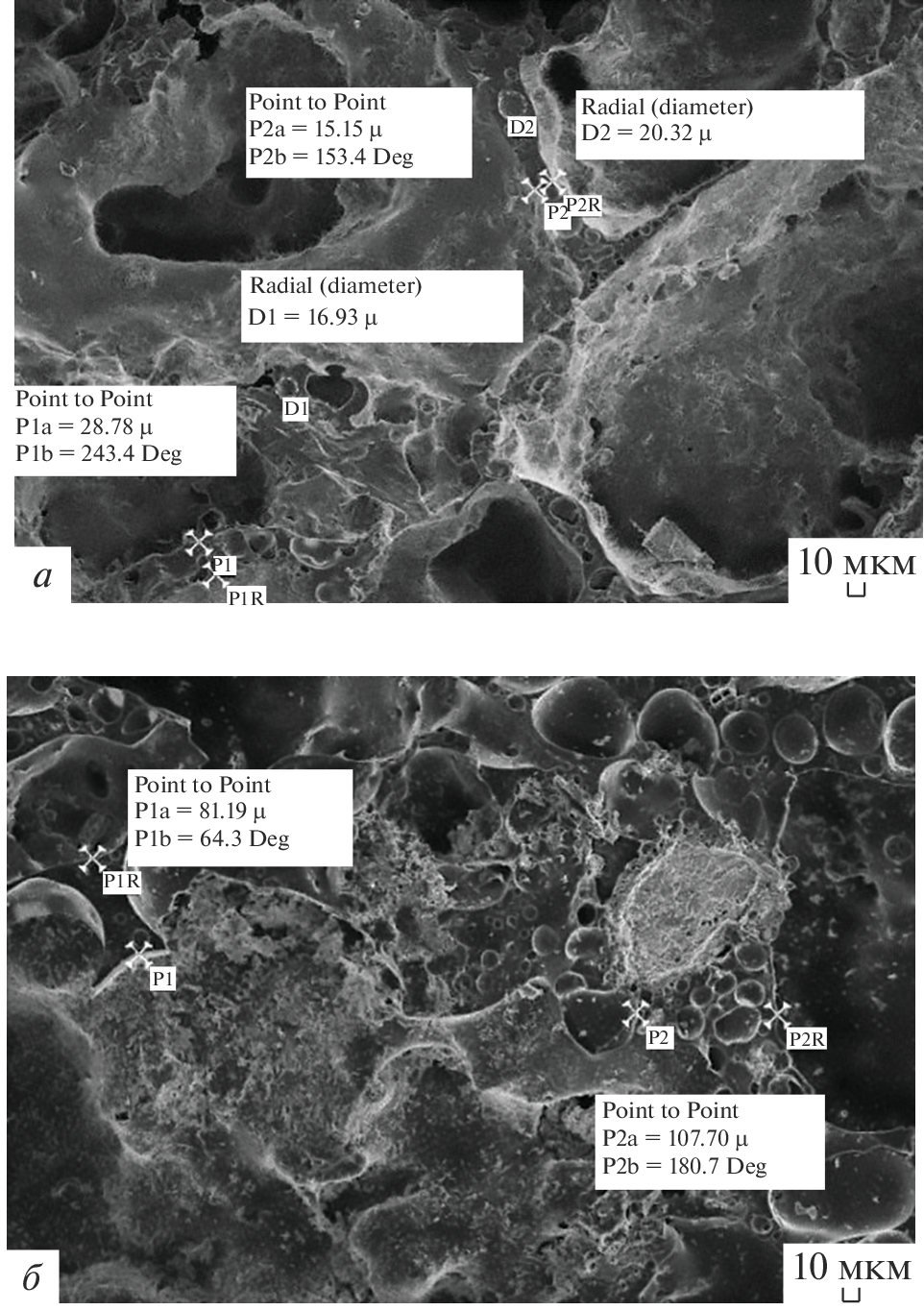

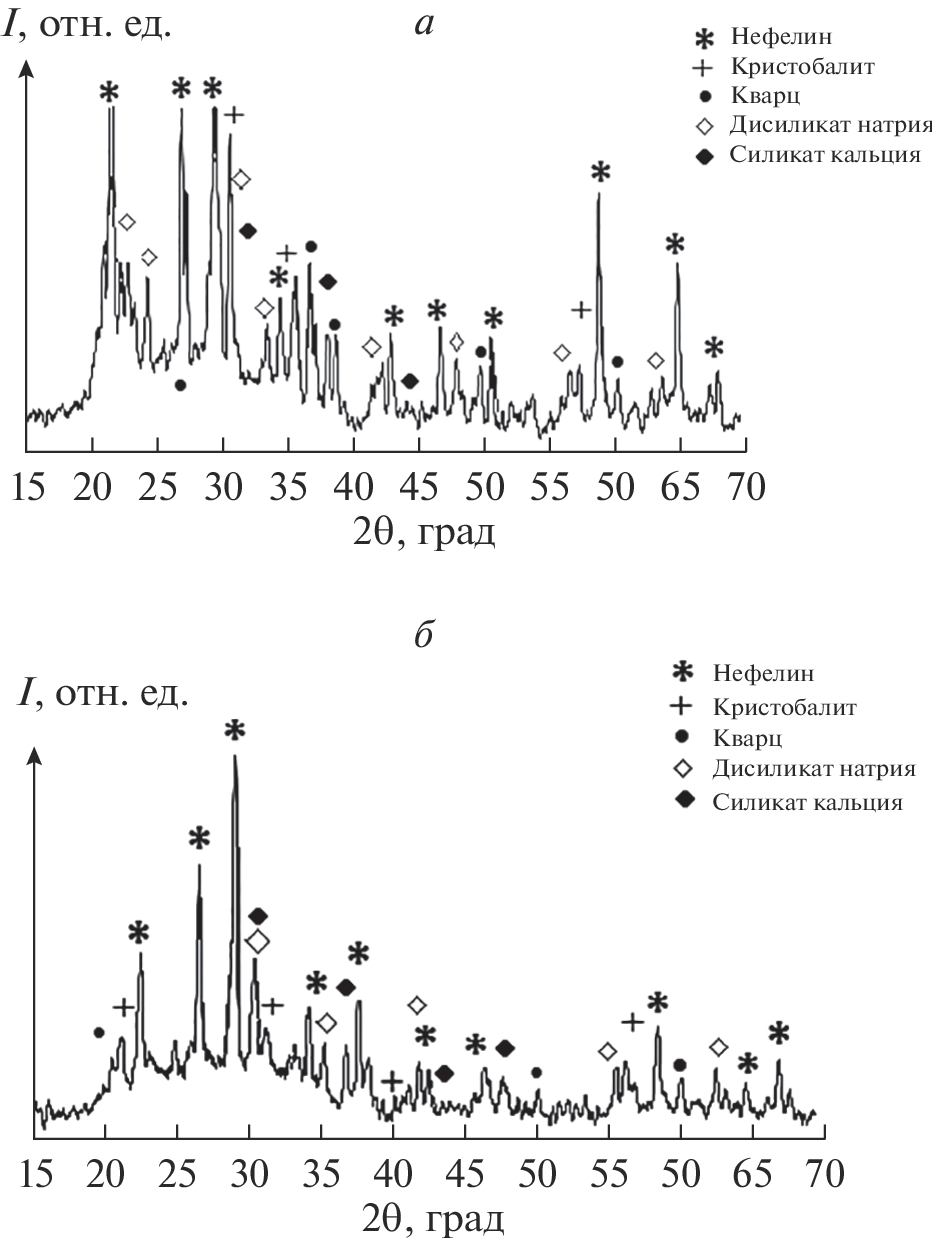

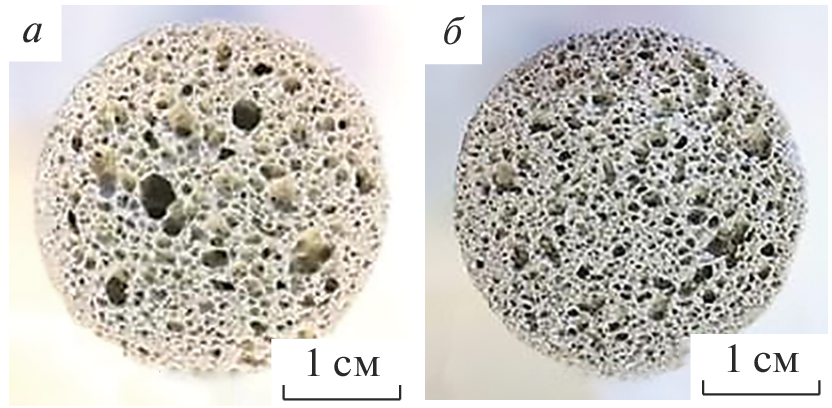

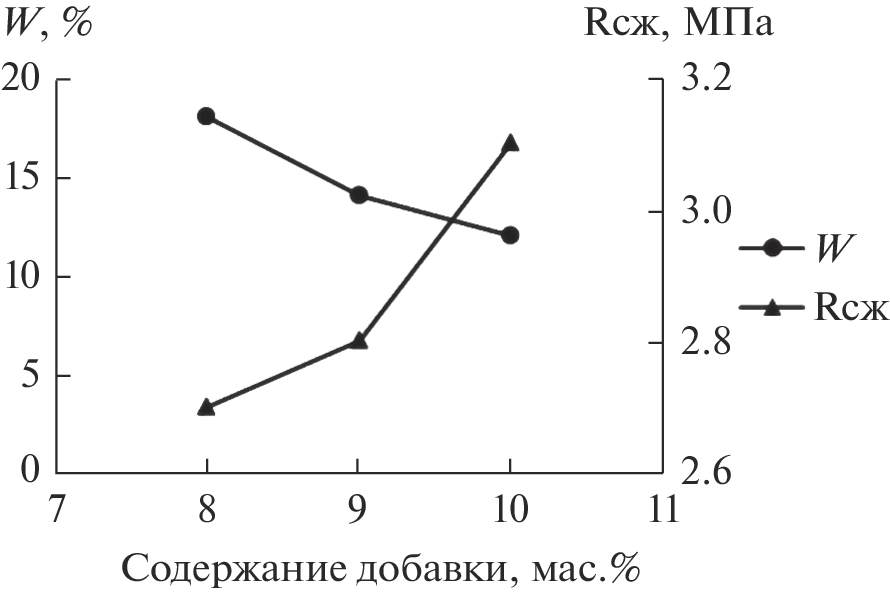

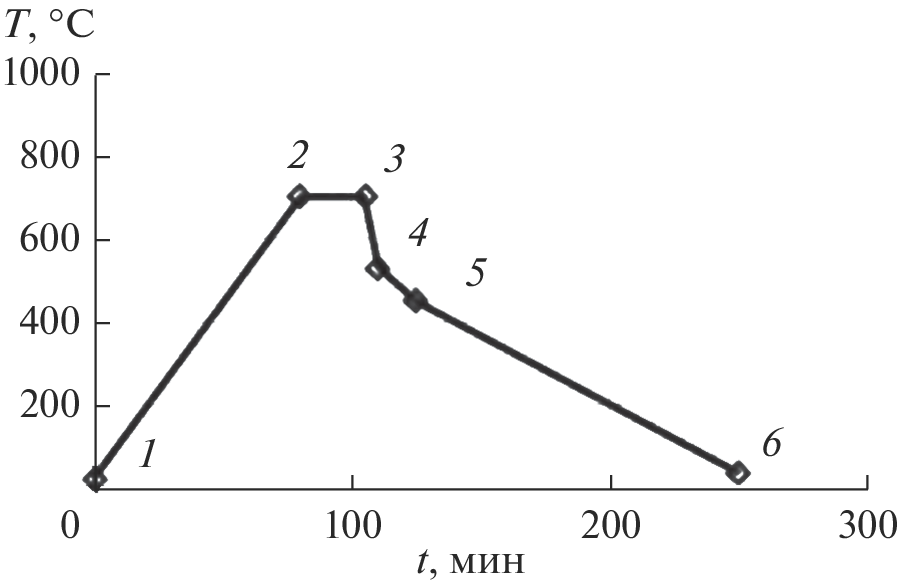

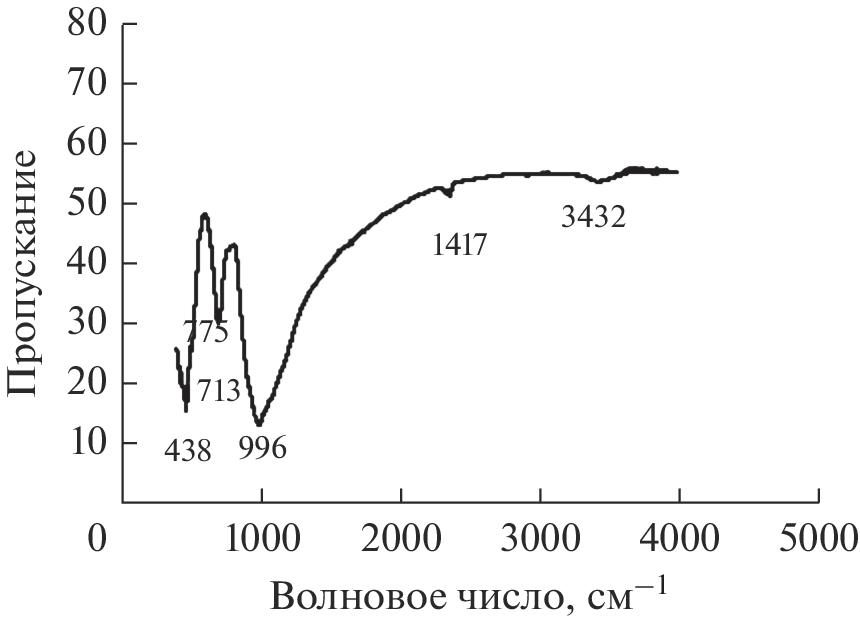

Представлены результаты исследований по получению пористых стекломатериалов теплоизоляционного назначения на основе кремнеземсодержащих техногенных отходов и нефелина. Изучено влияние модифицирующих добавок на физико-технические свойства вспененных материалов, определено их оптимальное количество. Показано, что введение в состав шихты смеси мела и гипса позволяет существенно увеличить прочность (в 1.8–2 раза) и снизить водопоглощение пеностекольных материалов.

Об авторах

Н. К. Манакова

Институт химии и технологии редких элементов и минерального сырья им. И.В. Тананаева

Email: manakova@ksc.ru
Россия, 184209, Мурманская обл, Апатиты, Академгородок мкр., 26а

О. В. Суворова

Институт химии и технологии редких элементов и минерального сырья им. И.В. Тананаева

Email: manakova@ksc.ru
Россия, 184209, Мурманская обл, Апатиты, Академгородок мкр., 26а

В. В. Семушин

Институт химии и технологии редких элементов и минерального сырья им. И.В. Тананаева

Автор, ответственный за переписку.
Email: manakova@ksc.ru
Россия, 184209, Мурманская обл, Апатиты, Академгородок мкр., 26а

Список литературы

  1. Иванов К.С. Структурообразование в системе SiO2–Na2O–H2O при синтезе пеностеклокерамики экструзионным методом // Неорганические материалы. 2019. Т. 55. № 3. С. 304–310.
  2. Гольцман Б.М., Яценко Е.А., Комунжиева Н.Ю., Яценко Л.А. Влияние плавней на процесс синтеза пористых материалов на основе природного силикатного сырья // Стекло и керамика. 2020. № 6. С. 46–50.
  3. Вайсман Я.И., Глушанкова И.С., Кетов Ю.А., Рудакова Л.В., Красновских М.П. Утилизация сернисто-щелочных отходов переработкой в ячеистый силикатный материал // Экология и промышленность России. 2018. Т. 22. № 10. С. 24–27.
  4. Кутугин В.А., Лотов В.А., Губанов А.В., Курсилев К.В. Пористые изделия с жесткой структурой на основе природного аморфного кремнезема // Стекло и керамика. 2018. Т. 91. № 1. С. 13–18.
  5. Гольцман Б.М., Яценко Е.А., Комунжиева Н.Ю., Геращенко В.С. Синтез пеностекла на основе природного кремнеземистого сырья-опоки // Техника и технология силикатов. 2019. Т. 26. № 4. С. 102–105.
  6. Жималов А.А., Никишонкова О.А., Спиридонов Ю.А., Кособудский И.Д., Викулова М.А. Физико-химические исследования альтернативных сырьевых материалов – опок для производства пеностекла и пеноматериалов // Стекло и керамика. 2018. № 10. С. 15–18.
  7. Мирюк О.А. Термическое вспучивание силикатных композиций // Изв. вузов. Строительство. 2019. № 5. С. 53–61.
  8. Мирюк О.А. Влияние наполнителей на свойства жидкостекольных композиций // Изв. вузов. Химия и хим. технология. 2019. Т. 62. Вып. 12. С. 51–56.
  9. Vaisman I., Ketov A., Ketov I. Cellular glass obtained from non-powder preforms by foaming with steam // Ceramics International. 2016. V. 42. № 14. P. 15261–15268.
  10. Ерофеев В.Т., Родин А.И., Кравчук А.С., Ермаков А.А. Физико-механические и теплофизические свойства пеностеклокерамики на основе кремнеземсодержащей породы // Вестник БГТУ им. В.Г. Шухова. 2019. № 5. С. 8–15.
  11. Орлов Г.А. Способ получения шихты для пеностеклокерамики. Пат. РФ 2701838. Заявл. 17.08.2018. Опубл. 01.10.2019. Бюл. № 28.
  12. Lei Han, Faliang Li, Haijun Zhang, Longhao Dong, Yuantao Pei, Qing Zhu, Wenhao Wu, Quanli Jia, Shaowei Zhang. Low-temperature preparation of porous diatomite ceramics via directgelcasting using melamine and boric acid as cross-linker and sintering agent // Ceramics International. 2019. № 45. P. 24469–24473.
  13. Arianit A. Reka, Blagoj Pavlovski, Petre Makreski. New optimized method for low-temperature hydrothermal production of porous ceramics using diatomaceous earth // Ceramics International. № 2017. V. 43. P. 12572–12578.
  14. Мелконян Р.Г, Суворова О.В., Макаров Д.В. Использование техногенного сырья горных предприятий Мурманской области в производстве стекол и стеклокристаллических материалов // Физика и химия стекла. 2018. № 3. Т. 44. С. 315–323.
  15. Минько Н.И., Добринская О.А., Булгаков А.С. Технологические особенности использования вторичных продуктов в производстве силикатных материалов // Физика и химия стекла. 2018. № 3. Т. 44. С. 308–314.
  16. Манакова Н.К., Суворова О.В., Макаров Д.В. Влияние минеральных добавок на структуру и свойства теплоизоляционных материалов на основе кремнеземсодержащего сырья // Стекло и керамика. 2021. № 8. С. 35–40.
  17. Манакова Н.К., Суворова О.В. Способ получения пеносиликатного материала. Пат. РФ 2703032. Заявл. 05.02.19; Опубл. 15.10.2019. Бюл. № 29.
  18. Углова Т.К., Новосельцева С.Н., Татаринцева О.С. Экологически чистые теплоизоляционные материалы на основе жидкого стекла // Строительные материалы. 2010. № 11. С. 44–46.
  19. Kazmina O.V., Tokareva A.Y., Vereshchagin V.I. Using quartzofeldspathic waste to obtain foamed glass material // Resource-Efficient Technologies. 2016. № 2. H. 23–29.
  20. Лотов В.А., Кутугин В.А. Формирование пористой структуры пеносиликатов на основе жидкостекольных композиций / Стекло и керамика. 2008. № 1. С. 6–10.
  21. Леонович С.Н., Щукин Г.Л., Беланович А.Л., Савенко В.П., Карпушенков С.А. Формирование пористой структуры силикатных теплоизоляционных материалов // Строительные материалы. 2012. № 4. С. 84–86.
  22. Давыденко Н.В., Бакатович А.А. Повышение водостойкости жидкого стекла, применяемого в качестве вяжущего при производстве теплоизоляционных костросоломенных плит // Вестник полоцкого государственного университета. Серия А. 2015. № 8. С. 71–75.
  23. Белами Л. Инфракрасные спектры сложных молекул. М.: Высшая шк. 1982. 228 с.

Дополнительные файлы


© Н.К. Манакова, О.В. Суворова, В.В. Семушин, 2023

Согласие на обработку персональных данных



Используя сайт https://journals.rcsi.science, я (далее – «Пользователь» или «Субъект персональных данных») даю согласие на обработку персональных данных на этом сайте (текст Согласия) и на обработку персональных данных с помощью сервиса «Яндекс.Метрика» (текст Согласия).
