Введение

Российской академии наук совместно с другими ведомствами, в целях обеспечения технологического суверенитета страны, поручено определить приоритеты долгосрочного развития минерально-сырьевой базы твёрдых полезных ископаемых. Германий входит в перечень основных видов стратегического минерального сырья и, следовательно, находится в сфере приоритетного внимания [1]. На современном этапе изученности главными источниками германия считаются стратиформные полиметаллические и буроугольные месторождения (содержание германия в сфалерите превышает 100 г/т, в угле – 200 г/т) [2, 3].

Железомарганцевые конкреции и корки (железомарганцевые образования, ЖМО) на дне океанов и морей относятся к твёрдым полезным ископаемым и перспективны с точки зрения промышленного извлечения из них никеля, меди, кобальта, марганца и ряда других стратегически важных металлов. О распределении в ЖМО германия известно крайне мало. Немногочисленные публикации касаются диагенетических, седиментационных (осадочных, гидрогенных), седиментационно-диагенетических ЖМО и свидетельствуют об общем низком содержании германия на уровне 1–2 г/т [4–6], что примерно соответствует кларку для верхней части континентальной земной коры. Кларк, по разным оценкам, составляет от 1.3 до 1.6 г/т [7]. Есть основания предполагать обогащение германием гидротермальных ЖМО. Содержание элемента в постмагматических высокотемпературных водных флюидах и минералообразующих растворах, которые формировали гидротермальную минерализацию различных месторождений, составляет в среднем 17 г/т при максимальном значении 930 г/т [8]. Ореол рассеяния германия в воде – надёжный индикатор разгрузки на морское дно гидротермальных растворов [9].

Цель нашего исследования – изучение особенностей распределения германия в ЖМО, сформировавшихся при участии гидротермального источника вещества.

Материал и методы

Материалом для исследования послужили 29 образцов ЖМО с привершинных частей вулканических построек Японского моря и 9 образцов вулканических пород, слагающих эти постройки (рис. 1, 2; табл. 1). Материал драгирован в рейсах НИС “Первенец” 1975–1980 гг. и частично изучен [10–12]. Японское море расположено в зоне перехода континент–океан и известно интенсивным проявлением вулканической и поствулканической гидротермальной деятельности. ЖМО, развитые на вулканических постройках Японского моря, имеют гидротермально-осадочное происхождение [13] и связаны с вулканическими породами двух формационно-геохимических типов: пострифтового (абсолютное большинство ЖМО) и окраинно-континентального [14]. Вулканические породы пострифтового типа – это главным образом базальты. Они слагают вулканические постройки в глубоководных котловинах с новообразованной (суб)океанической корой кайнозойского возраста (мантийный базитовый вулканизм). В нашем исследовании данный тип вулканических пород представлен образцами с возвышенностей Галагана, Евланова, Гэбасс и горы Кольцо (см. рис. 1; табл. 1). Вулканические породы окраинно-континентального типа – это главным образом андезиты, дациты, риолиты, а также трахидациты и трахириолиты. Они слагают наложенные вулканические постройки в пределах крупных возвышенностей с древней протерозой-мезозойской (суб)континентальной корой (коровый андезит-риолитовый вулканизм). В нашем исследовании данный тип вулканических пород представлен образцами с возвышенности Криштофовича и хребта Северное Ямато (см. рис. 1; табл. 1).

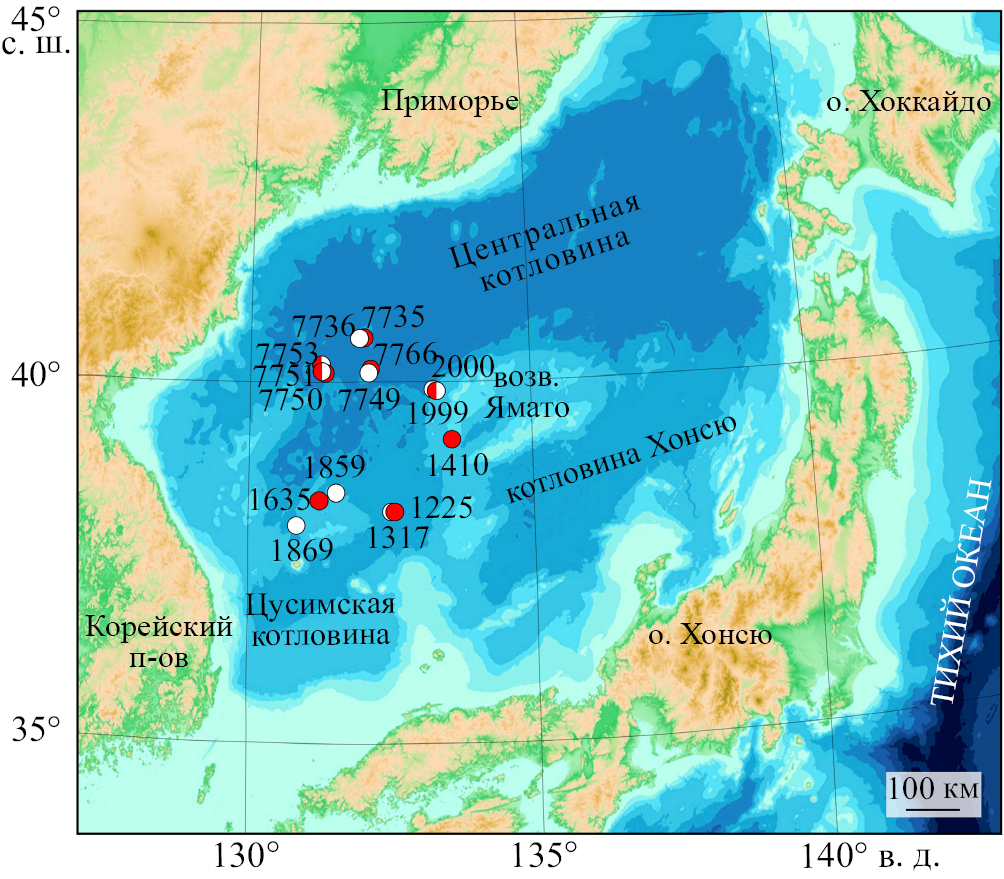

Рис. 1. Карта Японского моря с указанием наиболее крупных морфологических элементов дна и станций драгирования ЖМО (красные кружки) и вулканических пород (белые кружки). Станции 1635, 1859, 1869 – возвышенность Криштофовича. Станции 1410, 1999, 2000 – хребет Северное Ямато. Станции 1225, 1317 – возвышенность Галагана. Станции 7735, 7736 – возвышенность Гэбасс. Станции 7750, 7751, 7753 – возвышенность Евланова. Станции 7749, 7766 – гора Кольцо. Картографическая основа составлена по данным ГЕБКО 2022

Рис. 2. Общий вид ЖМО Японского моря с указанием среднего содержания в них железа (мас. %), марганца (мас. %) и германия (г/т). а – станция 1635; б – станция 1999; в – станция 7753; г – станция 7766 (вид образца в сколе); д – станция 1410 (вид образца в спиле); е – станция 1225. Расположение станций см. на рис. 1

Таблица 1. Содержание железа, марганца, кремния и германия в ЖМО и вулканических породах Японского моря

Примечание. При наличии для одной станции более чем одного анализа, в скобках через запятую указаны минимальное и максимальное значение, под скобками – среднее значение. Полный химический состав ЖМО и вулканических пород приведён в приложении (табл. 1S; дополнительные материалы размещены в электронном виде по DOI статьи и на сайте редакции).

Аналитические исследования выполнены в Приморском центре локального элементного и изотопного анализа ДВГИ ДВО РАН (Владивосток). Для элементного анализа пробы ЖМО и вулканических пород предварительно истирались, высушивались при температуре 105–110 °С до постоянного веса и подвергались открытому кислотному разложению (HF + HNO₃ + HClO₄). Для проб ЖМО масса навески составляла 30 мг, для вулканических пород – 50 мг. Потери при прокаливании (ППП) и содержание кремния в пробах определялись методом гравиметрии, остальных макроэлементов – методом атомно-эмиссионной спектрометрии с индуктивно связанной плазмой на спектрометре Thermo iCAP 7600 Duo (США). Содержание микроэлементов, включая германий, анализировалось методом масс-спектрометрии с индуктивно связанной плазмой на квадрупольном спектрометре Agilent 8800 (Япония) по ранее предложенной методике [15], оптимизированной для германия. Германий определялся по изотопу ⁷⁴Ge. Полиатомные интерференции от никеля, железа, калия и двузарядных редкоземельных элементов устранялись за счёт коррекции фона с использованием столкновительной ячейки спектрометра, наполняемой гелием. Для контроля качества результатов определений химических элементов использовались зарубежные и отечественные стандартные образцы ЖМО и горных пород (табл. 2). Оценка точности результатов элементоопределений производилась по значениям относительного стандартного отклонения RSD. Для макроэлементов погрешность не превышала 2–5%, для большинства микроэлементов RSD составляло 15–20% и менее, для германия – менее 18% (табл. 2), что соответствует критериям качества выполнения количественного элементного анализа в геохимических исследованиях [17]. Составленные по ЖМО и вулканическим породам базы данных обрабатывались с помощью методов многомерной статистики (приложение). В ходе корреляционного анализа устанавливались связи германия с другими химическими элементами. С учётом наиболее сильных положительных связей в пространстве главных факторов выделялись геохимические группы, отмечалось положение германия. Поиск германийсодержащих минеральных фаз проводился в аншлифах ЖМО и вулканических пород с помощью микрозонда JXA-8100 (“JEOL”, Япония) с энергодисперсионным спектрометром по отработанной схеме [12]. Предел обнаружения элементов микрозондом составлял от 0.04 до 0.1 мас. %. Для контроля качества анализа использовался невстроенный набор стандартов из природных и синтетических материалов. Погрешность определения не превышала ±10 отн. % при содержании элемента 1 мас. % и снижалась при более высоком содержании. Генетические построения для ЖМО выполнялись по геохимическим данным на основе ранее разработанных диаграмм [18, 19].

Таблица 2. Результаты определения германия в стандартных образцах ЖМО и горных пород, г/т

Примечание. * Скомпилированные значения взяты из интернет-ресурса GeoReM [16].

Результаты и обсуждение

В результате проведённого исследования подтверждено присутствие в ЖМО Японского моря гидротермального вещества (рис. 3). Среднее содержание германия в ЖМО высокое (12 г/т), распределение неравномерное (стандартное отклонение S – 18.2 г/т) (см. табл. 1). Среди образцов с близкокларковым содержанием (преимущественно марганцевые корки на базальтах) выявлены высокогерманиевые образцы с содержанием до 96 г/т (преимущественно железистые корки на андезитах и риолитах). Содержание германия в высокогерманиевых образцах в несколько раз превышает максимальные известные нам значения для ЖМО (15 и 19 г/т) [6, 20] и в десятки раз больше кларка (от 1.3 до 1.6 г/т) [7]. Ранее показано, что марганцевые корки сложены главным образом тодорокитом и бёрнесситом, а железистые – гётитом [10–12]. В изученных образцах вулканических пород Японского моря содержание германия составляет в среднем 1.09 г/т; распределение маловариативно, несмотря на присутствие в выборке разных по содержанию кремния пород – базальтов, андезитов и риолитов (стандартное отклонение S – 0.18 г/т). Малая вариативность согласуется с имеющимися представлениями о довольно равномерном распределении германия в различных типах магматических пород [2].

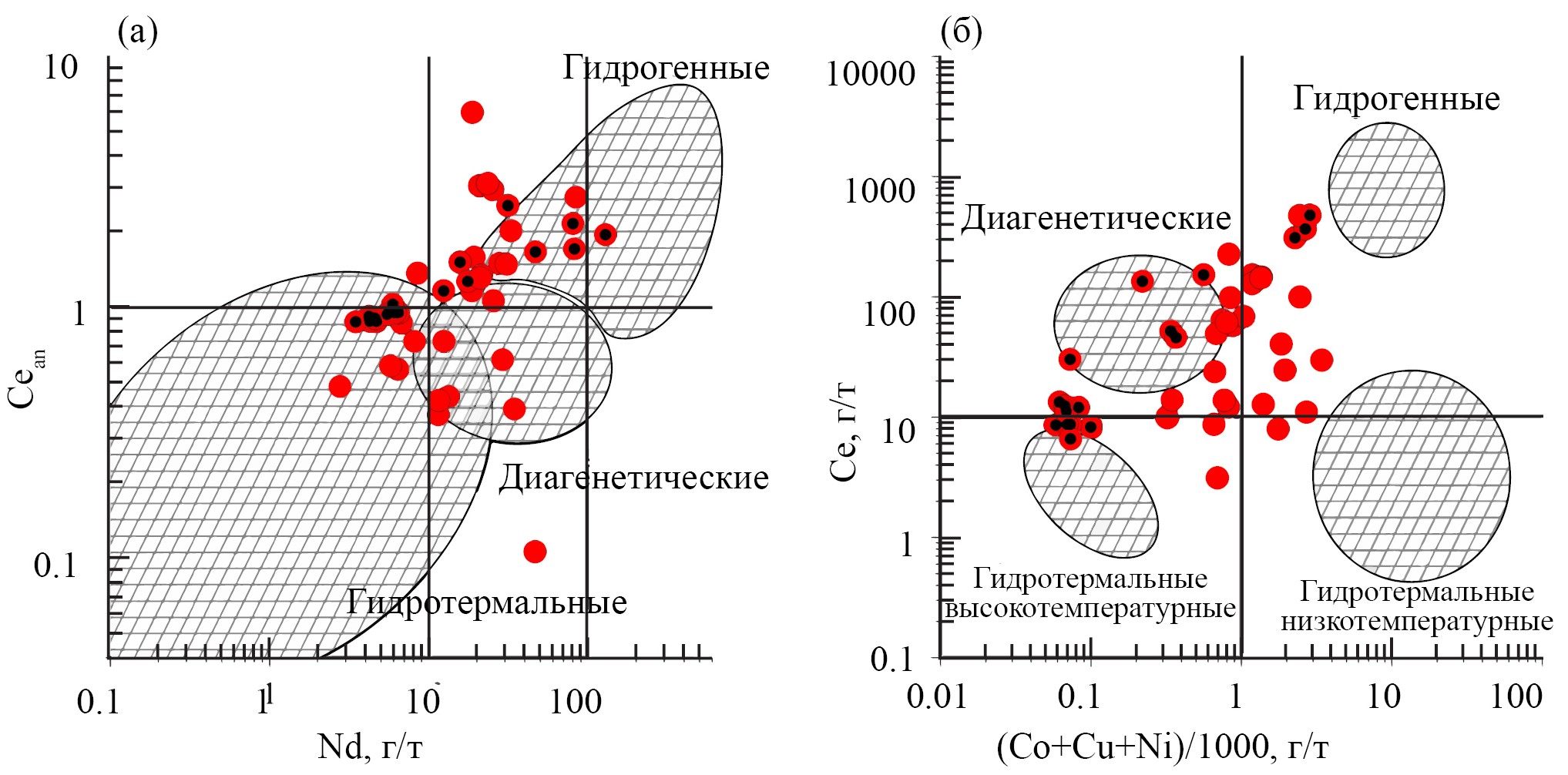

Рис. 3. Положение ЖМО Японского моря (красные кружки) на генетических диаграммах [18] (а) и [19] (б). Чёрными точками отмечены пробы с содержанием германия ≥ 15 г/т. Полный химический состав ЖМО приведён в приложении (см. электронное приложение, табл. 2S)

Результаты статистического анализа указывают на то, что главным фактором, контролирующим в ЖМО Японского моря содержание микроэлементов, является предпочтительное/избирательное соосаждение либо сорбция на оксигидроксидах железа и марганца разного генезиса (рис. 4 а, группы I и II соответственно). Наличие у германия положительной корреляции с железом (r_Ge–Fe: 0.61) и отрицательной корреляции с марганцем (r_Ge–Mn: –0.52) свидетельствует о накоплении германия на оксигидроксидах железа. Главным фактором, контролирующим содержание германия в подстилающих ЖМО вулканических породах, является, вероятно, содержание в этих породах кремния. Германий входит в группу кремния (r_Ge–Si: 0.66) и калия (r_Ge–K: 0.70) (рис. 4 б, группа I). В этой же группе находятся рубидий (r_Ge–Rb: 0.64), уран (r_Ge–U: 0.67), торий (r_Ge–Th: 0.72), лёгкие редкоземельные элементы (r_{Ge–(La–Nd)}: 0.68–0.77). Со всеми элементами группы магния и железа у германия отрицательная корреляция (см. рис. 4 б, группа II).

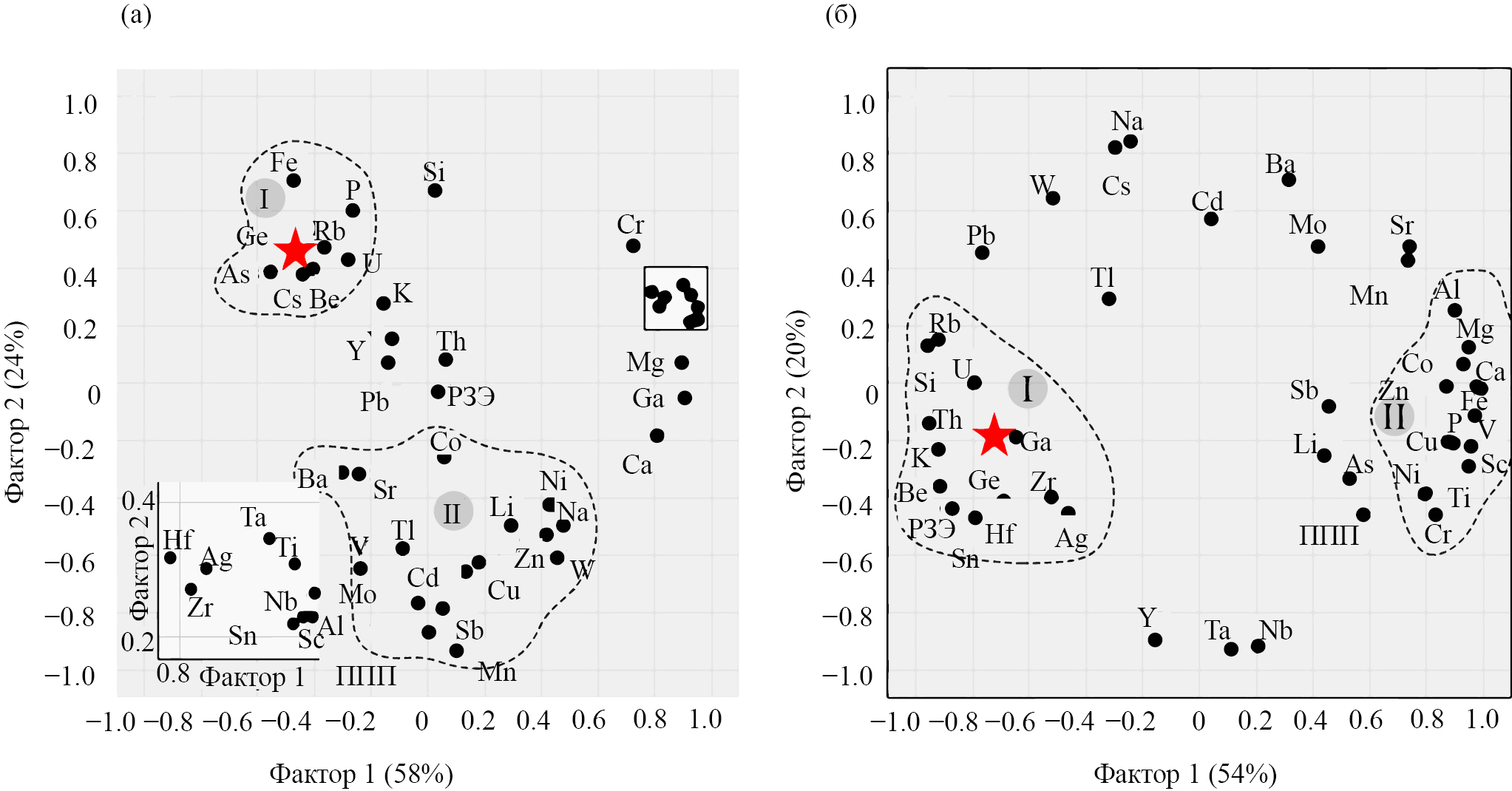

Рис. 4. Графики факторных нагрузок для германия, других химических элементов и потерь при прокаливании (ППП) в ЖМО (а) и вулканических породах (б) Японского моря. Основные группы элементов выделены пунктирной линией, их номера – римскими цифрами. Положение германия отмечено звёздочкой. Полный химический состав и корреляционные матрицы для ЖМО и вулканических пород приведены в приложении (см. электронное приложение, табл. 3S)

В ходе микрозондового анализа в ЖМО и вулканических породах Японского моря не зафиксировано ни одной минеральной фазы, содержащей германий. Очевидно, германий присутствует в рассеянном состоянии в количестве, не достигающем предела обнаружения прибора. Последнее согласуется с общепринятыми научными представлениями, согласно которым германий относится к редким рассеянным элементам и находится в природе в основном в виде примесей в породах и минералах [2].

Заключение

Суммируя результаты проведённого исследования, можно заключить, что обнаружение среди ЖМО Японского моря высокогерманиевых железистых корок, сформировавшихся при участии гидротермального источника вещества, повышает интерес к дальнейшему изучению поведения германия в металлоносных отложениях и, в частности, в гидротермальных железистых корках. В настоящее время в общей группе океанских и морских ЖМО гидротермальные рудные корки сильно уступают по минерально-сырьевому потенциалу негидротермальным глубоководным железомарганцевым конкрециям и кобальтоносным марганцевым коркам.

Источники финансирования

Исследование выполнено за счёт гранта РНФ № 23-27-00004, https://rscf.ru/project/23-27-00004/.
